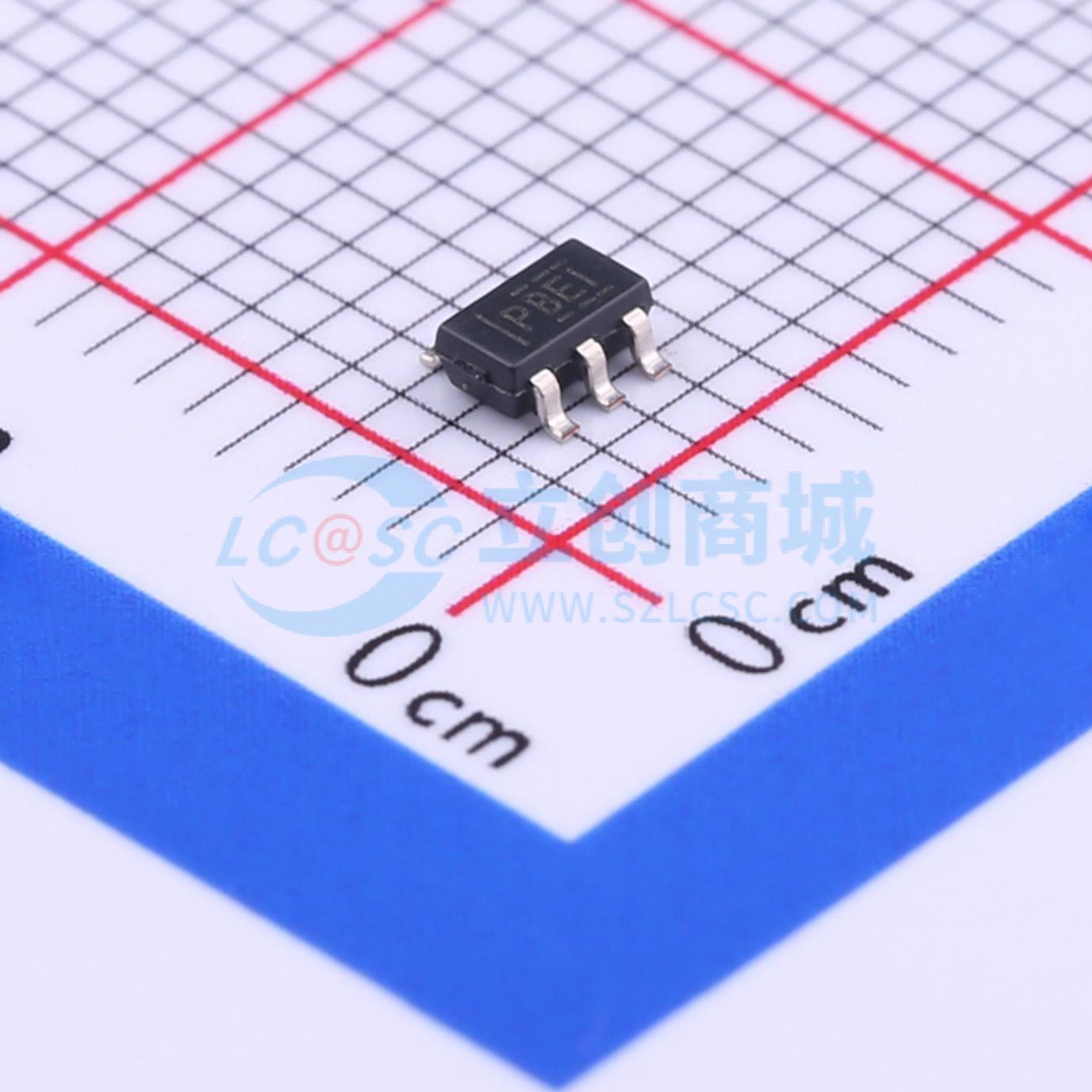

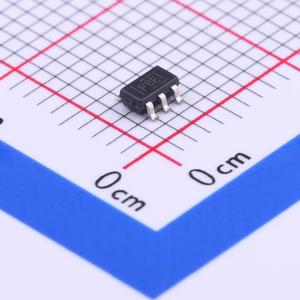

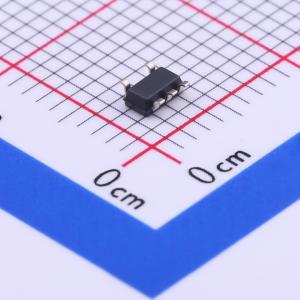

TPS76333DBVR

具有使能功能的 150mA、10V、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS763 低 Iq、150mA 低压降线性稳压器
品牌名称: TI(德州仪器)
商品型号: TPS76333DBVR
商品编号: C7100
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TPS763xx系列低压差（LDO）稳压器具备低压差、低功耗运行和小型化封装的优势。与传统LDO稳压器相比，这些稳压器的压差电压和静态电流更低。TPS763xx系列器件采用5引脚小外形集成电路SOT - 23封装，非常适合对成本敏感的设计以及电路板空间有限的应用。新的电路设计与工艺创新相结合，使得常用的PNP传输晶体管被PMOS传输元件所取代。由于PMOS传输元件表现为低阻值电阻，因此压差电压非常低 —— 在150 mA负载电流下（TPS76333）典型值为300 mV，且与负载电流成正比。由于PMOS传输元件是电压驱动器件，静态电流非常低（最大140 μA），并且在0 mA至150 mA的整个输出负载电流范围内保持稳定。该系列产品适用于笔记本电脑和手机等便携式系统，其低压差特性和低功耗运行可显著延长系统电池的使用寿命。 TPS763xx还具备逻辑控制的睡眠模式，可关闭稳压器，在结温T_J = 25°C时将静态电流降至最大1 μA。TPS763xx提供1.6 V、1.8 V、2.5 V、2.7 V、2.8 V、3.0 V、3.3 V、3.8 V和5 V的固定电压版本，以及可变电压版本（可在1.5 V至6.5 V范围内编程）。

商品特性

150 mA输出电流
150 mA负载电流时，典型压差电压为300 mV
热保护
过流限制
关断模式下静态电流小于2 μA
工作结温范围：-40°C至125°C
5引脚SOT - 23（DBV）封装
逻辑控制睡眠模式，在T_J = 25°C时将静态电流降至最大1 μA
提供1.6 V、1.8 V、2.5 V、2.7 V、2.8 V、3.0 V、3.3 V、3.8 V和5 V的固定电压版本，以及可变电压版本（可在1.5 V至6.5 V范围内编程）

应用领域

笔记本电脑和手机等便携式系统

优惠活动

9.8折

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	10V
	输出电压	3.3V
	输出电流	150mA
	电源纹波抑制比(PSRR)	60dB@(1kHz)
	压差	500mV@(150mA)

	属性	参数值
	静态电流(Iq)	100uA
	噪声	140uV
	特性	带使能；过热保护；过流保护
	工作温度	-40℃~+125℃
	输出极性	正极
	输出通道数	1
