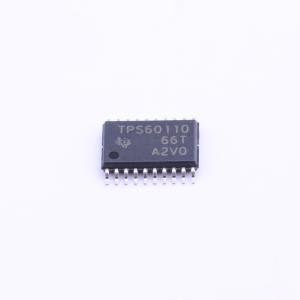

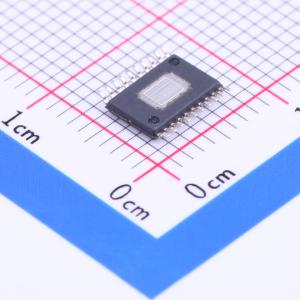

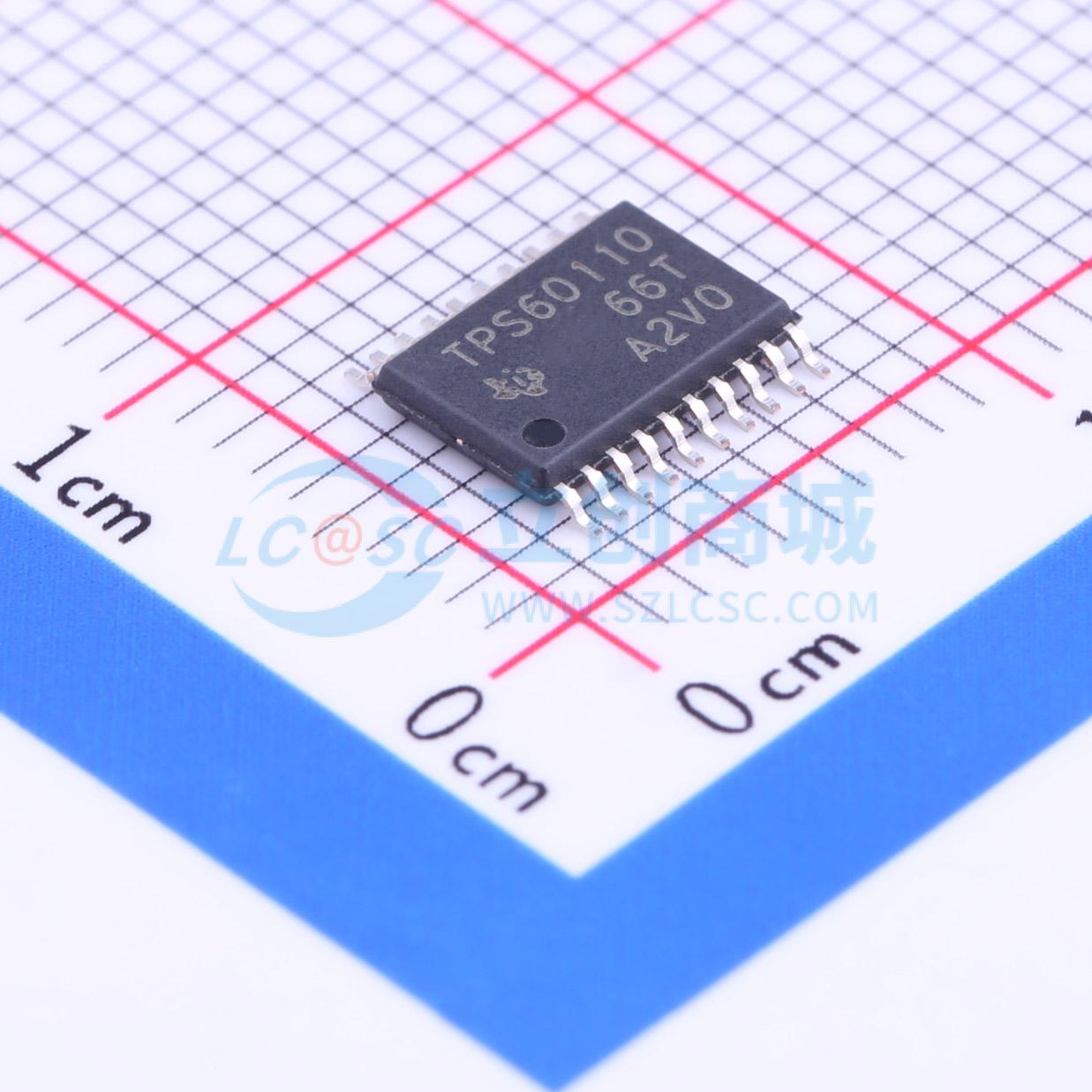

温馨提醒：图片仅供参考，商品以实物为准

TPS60110PWPR

5V 300mA 低噪声电荷泵 DC/DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: TPS60110 3 节电池至稳压 5V、300mA 低噪声电荷泵
品牌名称: TI(德州仪器)
商品型号: TPS60110PWPR
商品编号: C7096
商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品概述

TPS60110升压稳压电荷泵可以从2.7V至5.4V的输入电压（三节碱性、NiCd或NiMH电池；或一节锂或锂离子电池）产生5V±4%的输出电压。从3V输入时，输出电流为300mA。只需要四个外部电容就可以构建一个完整的低噪声直流/直流转换器。两个单端电荷泵的推挽工作模式确保了由于电流连续传输到输出端而产生的低输出电压纹波。从3V输入开始，TPS60110可以在低至16Ω的负载下启动全负载。

TPS60110具有恒定频率模式以最小化噪声和输出电压纹波，或者节能跳脉冲模式以在轻载时延长电池寿命。TPS60110的开关频率为300kHz。逻辑关断功能将电源电流降至1μA（最大值），并将负载与输入断开。特殊的电流控制电路可防止启动期间从电池中抽取过大的电流。该直流/直流转换器不需要电感，并且具有低EMI。它采用小型20引脚TSSOP PowerPAD封装（PWP）。

应用领域

替换带电感的DC/DC转换器
电池供电的应用
锂离子电池到5V转换
移动仪器
电池供电的微处理器系统
小型设备
备用电池升压转换器
PDA
笔记本电脑
手持式仪器
医疗器械

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	2.7V~5.4V
	静态电流(Iq)	90uA
	能量效率	90%
	开关频率	300kHz

	属性	参数值
	工作温度	-40℃~+85℃
	功能类型	升压
	输出电压(Vout)	4.8V~5.2V
	PFM模式	支持
	输出电流(Iout)	300mA
