TPS62000DGSR

TPS6200x 系列是一种低噪声同步降压 DC-DC 转换器，非常适合由单节锂离子电池或2到3节镍镉、镍氢或碱性电池供电的系统。TPS6200x 通常在输入电压为1.8V时仍能工作，规定的最小输入电压为2V。

TPS6200x 是一种同步电流模式 PWM 转换器，集成了 P 沟道和 N 沟道功率 MOSFET 开关。采用同步整流技术以提高效率并减少外部元件数量。为了在宽负载电流范围内实现最高效率，该转换器在轻负载电流下会进入节能脉冲频率调制 (PFM) 模式。典型工作频率为750 kHz，允许使用小型电感器和电容器。该设备可以在500 kHz至1 MHz范围内的外部时钟信号同步。为了实现低噪声操作，转换器可以工作在PWM模式下，并且内部防振铃开关可减少噪声和电磁干扰 (EMI)。在关断模式下，电流消耗降至小于1 μA。TPS62000 采用10引脚 (DGS) 微小型封装 (MSOP)。该设备的工作温度范围为 -40°C 至 85°C。

• 高效同步降压转换器，效率大于95%
• 2 V 至 5.5 V 的工作输入电压范围
• 可调输出电压范围从 0.8 V 到 V1
• 固定输出电压选项包括 0.9 V、1 V、1.2 V、1.5 V、1.8 V、1.9 V、2.5 V 和 3.3 V
• 可同步到高达 1 MHz 的外部时钟信号
• 最高 600 mA 的输出电流
• 引脚可编程电流限制
• 在节能模式下，在宽负载电流范围内具有高效率
• 100% 最大占空比以实现最低压差
• 低噪声操作
• 抗振铃开关和 PFM/PWM 操作模式
• 内部软启动
• 1 μA 静态电流（典型值）

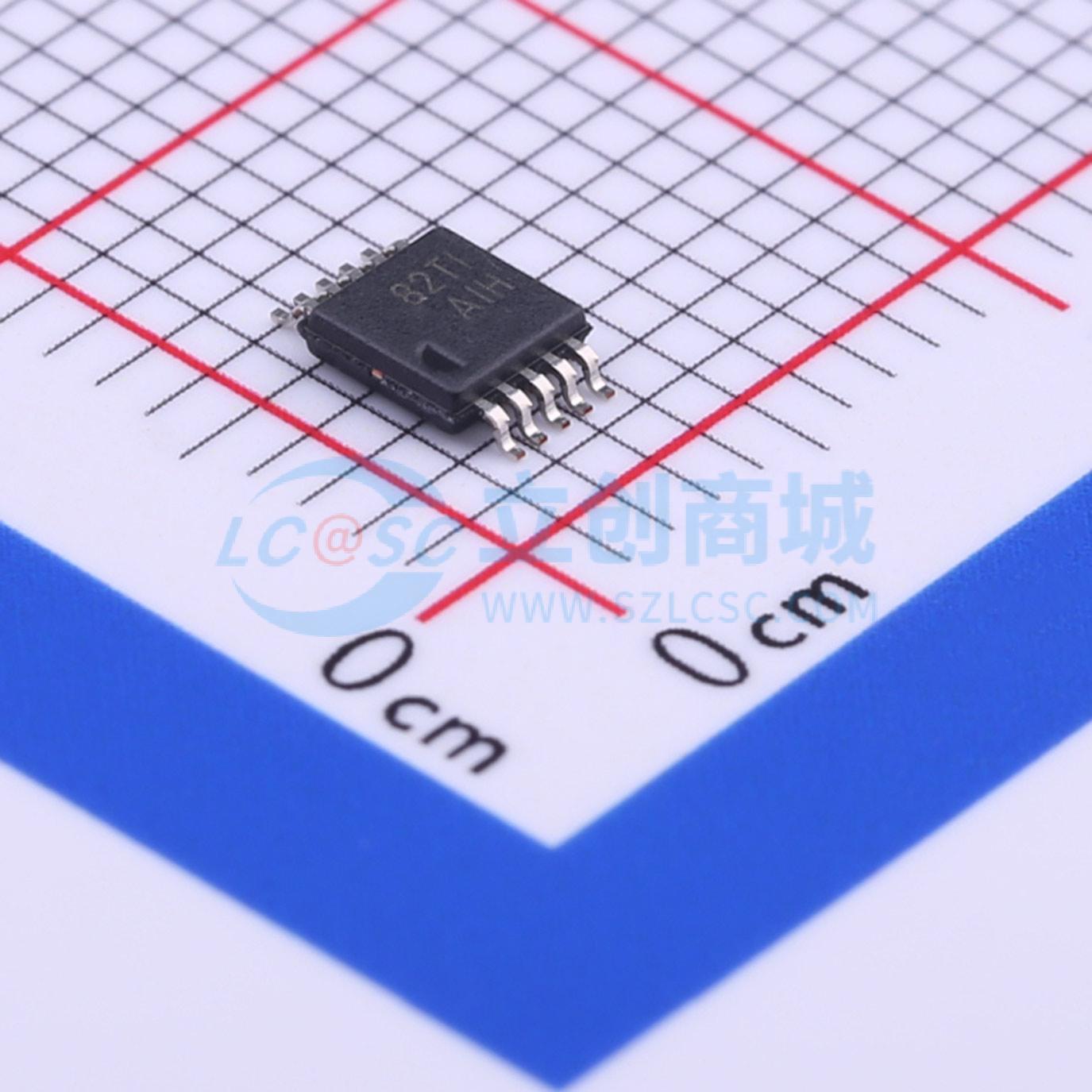

• 提供 10 引脚微小型封装 (MSOP)
• 提供评估模块

• 低功耗CPU和DSP
• 手机
• 记事本、PDA和手持式PC
• MP-3便携式音频播放器
• 数码相机
• 基于USB的DSL调制解调器和其他网络接口卡
