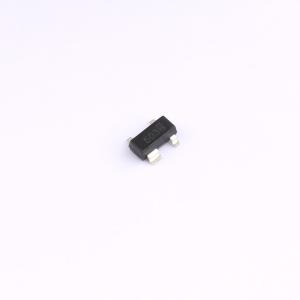

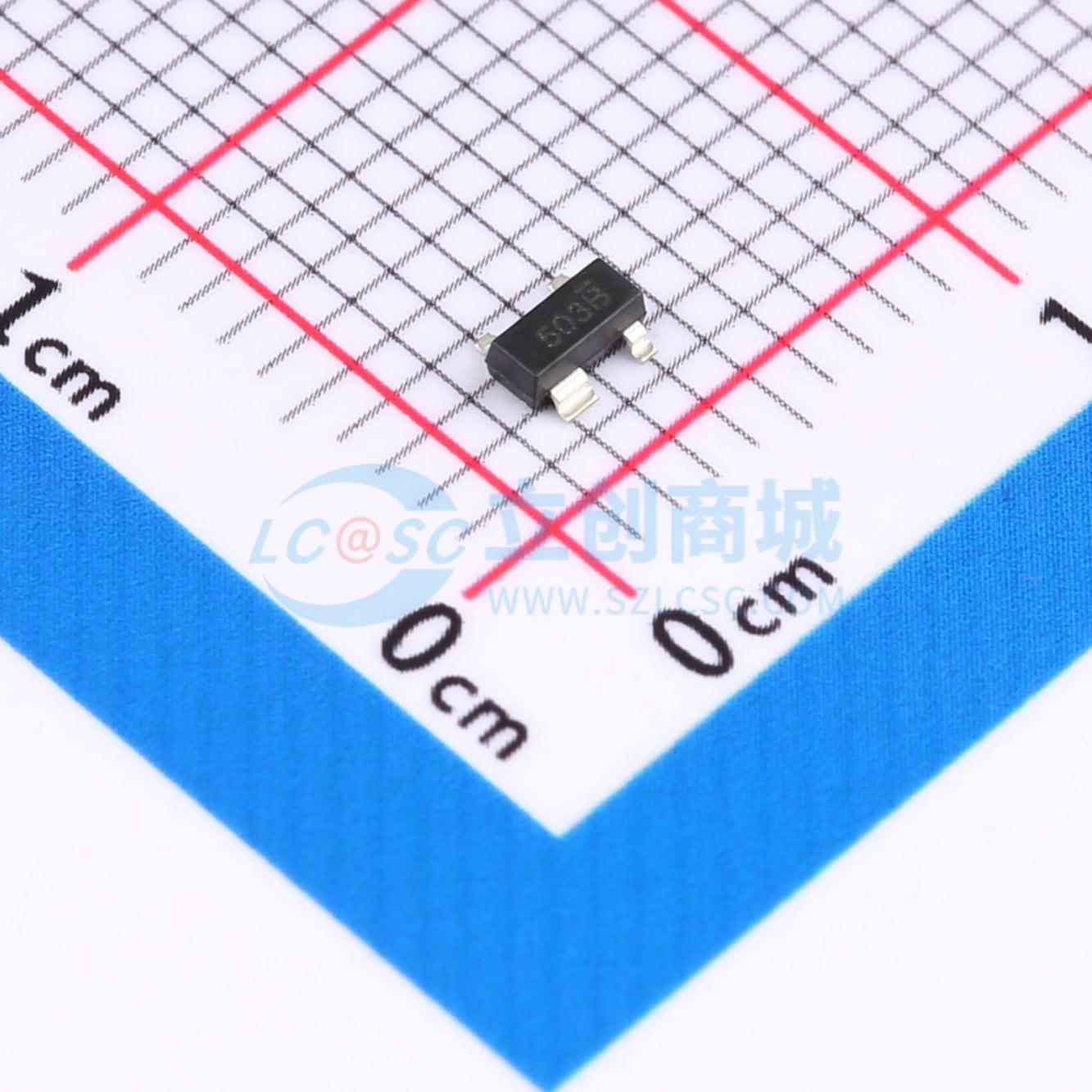

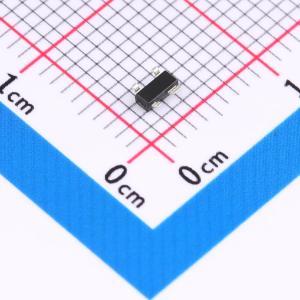

SP0503BAHTG
TVS 5.5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该表面贴装阵列系列可抑制静电放电（ESD）和其他瞬态过电压事件。这些器件用于满足国际电气兼容性（IEC 瞬态抗扰度标准 IEC 61000-4-2 静电放电要求），可帮助保护数据、信号或控制线上的敏感数字或模拟输入电路，其电压最高可达 5VDC。这些单片硅阵列由专门设计的瞬态电压抑制（TVS）结构组成。这些结构的尺寸和形状经过定制，以实现瞬态保护。低电容和钳位电压使其非常适合高速信号线保护。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP0503BAHTG
- 商品编号
- C7074
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 8.5V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 三路 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 30pF |
商品概述
该表面贴装阵列系列可抑制静电放电（ESD）和其他瞬态过电压事件。这些器件用于满足国际电气兼容性（IEC 瞬态抗扰度标准 IEC 61000 - 4 - 2 静电放电要求），可帮助保护数据、信号或控制线路上的敏感数字或模拟输入电路，其电压最高可达 5VDC。 该单片硅阵列由专门设计的瞬态电压抑制（TVS）结构组成。这些结构的尺寸和形状经过专门设计，用于瞬态保护。低电容和钳位电压非常适合高速信号线保护。
商品特性
- 由 2、3、4、5 或 6 个 TVS 雪崩二极管组成的阵列，采用超小型 SC70、SOT - 23、SOT - 143 或 MSOP 封装
- ESD 能力标准
- IEC 61000 - 4 - 2，直接放电：30 kV（4 级）
- IEC 61000 - 4 - 2，空气放电：30 kV（4 级）
- MIL STD 883 3015.7：30 kV
- 适用于最高 5VDC 应用的输入保护
- 快速响应时间 <1 ns
- 低输入电容：典型值 30 pF
- 工作温度范围：-55°C 至 125°C
应用领域
-手机-个人数字助理(PDA)-便携式手持设备(笔记本电脑、掌上电脑)-计算机端口、键盘(USB1.1)-数码相机-数码摄像机-MP3 播放器
