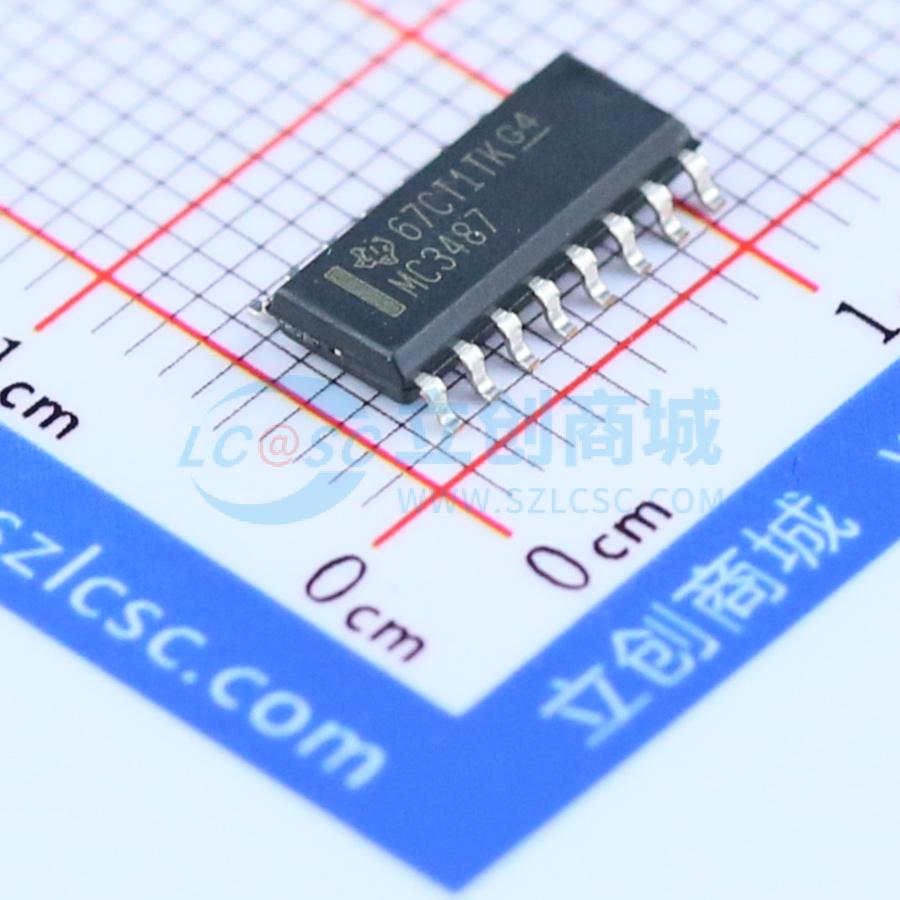

温馨提醒：图片仅供参考，商品以实物为准
MC3487DR
四通道差分线驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MC3487提供四个独立的差分线驱动器，符合ANSI TIA/EIA-422-B和ITU推荐V.11规范。每个驱动器都有TTL兼容的输入缓冲区以减少电流并最小化负载。
- 品牌名称
- TI(德州仪器)
- 商品型号
- MC3487DR
- 商品编号
- C7309
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.296克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 驱动器 | |
| 驱动器数 | 4 | |
| 接收器数 | 0 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.75V~5.25V | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 105mA |
商品概述
MC3487提供四个独立的差分线路驱动器，旨在满足ANSI TIA/EIA-422-B标准和国际电信联盟（ITU）V.11建议的要求。每个驱动器都有一个与TTL兼容的输入缓冲器，以降低电流并最小化负载。 当相应的输出使能端处于低逻辑电平时，驱动器输出采用三态电路，可在任意一对差分输出端提供高阻抗状态。若输出使能端为低电平，内部电路可确保在电源上电和断电过渡期间，差分输出端处于高阻抗状态。 MC3487与MC3486四路线路接收器配合使用时，可实现最佳性能。它采用16引脚双列直插式封装，由单一5V电源供电。
