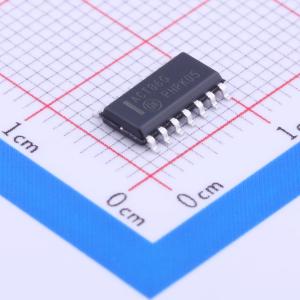

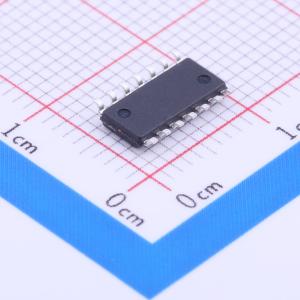

温馨提醒：图片仅供参考，商品以实物为准

MC74ACT86DR2G

四路二输入异或门

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 特性：输出源/灌电流24 mA。提供无铅封装
品牌名称: onsemi(安森美)
商品型号: MC74ACT86DR2G
商品编号: C7325
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.36克(g)

商品参数

	属性	参数值
	输入低电平(VIL)	800mV
	输出高电平(VOH)	3.76V~4.4V；4.78V~5.4V
	输出低电平(VOL)	440mV；100mV
	系列	74ACT系列
	传播延迟(tpd)	9.5ns@5V,50pF
	工作温度	-40℃~+85℃
	输入通道数	2

逻辑类型：XOR（异或）
电路数：4
输入数：2
电压 - 电源：4.5 V ~ 5.5 V
电流 - 静态（最大值）：4μA
电流 - 输出高，低：24mA，24mA
逻辑电平 - 低：0.8V
逻辑电平 - 高：2V
不同 V，最大 CL 时的最大传播延迟：9.5ns @ 5V，50pF
工作温度：-40°C ~ 85°C
安装类型：表面贴装
供应商器件封装：14-SOIC
封装/外壳：14-SOIC（0.154"，3.90mm 宽）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	逻辑门
	逻辑类型	异或门
	通道数	4
	工作电压	4.5V~5.5V
	静态电流(Iq)	4uA
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	输入高电平(VIH)	2V
