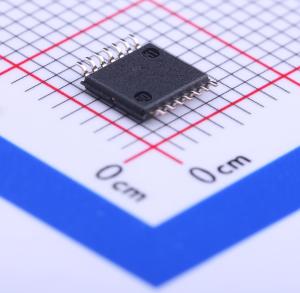

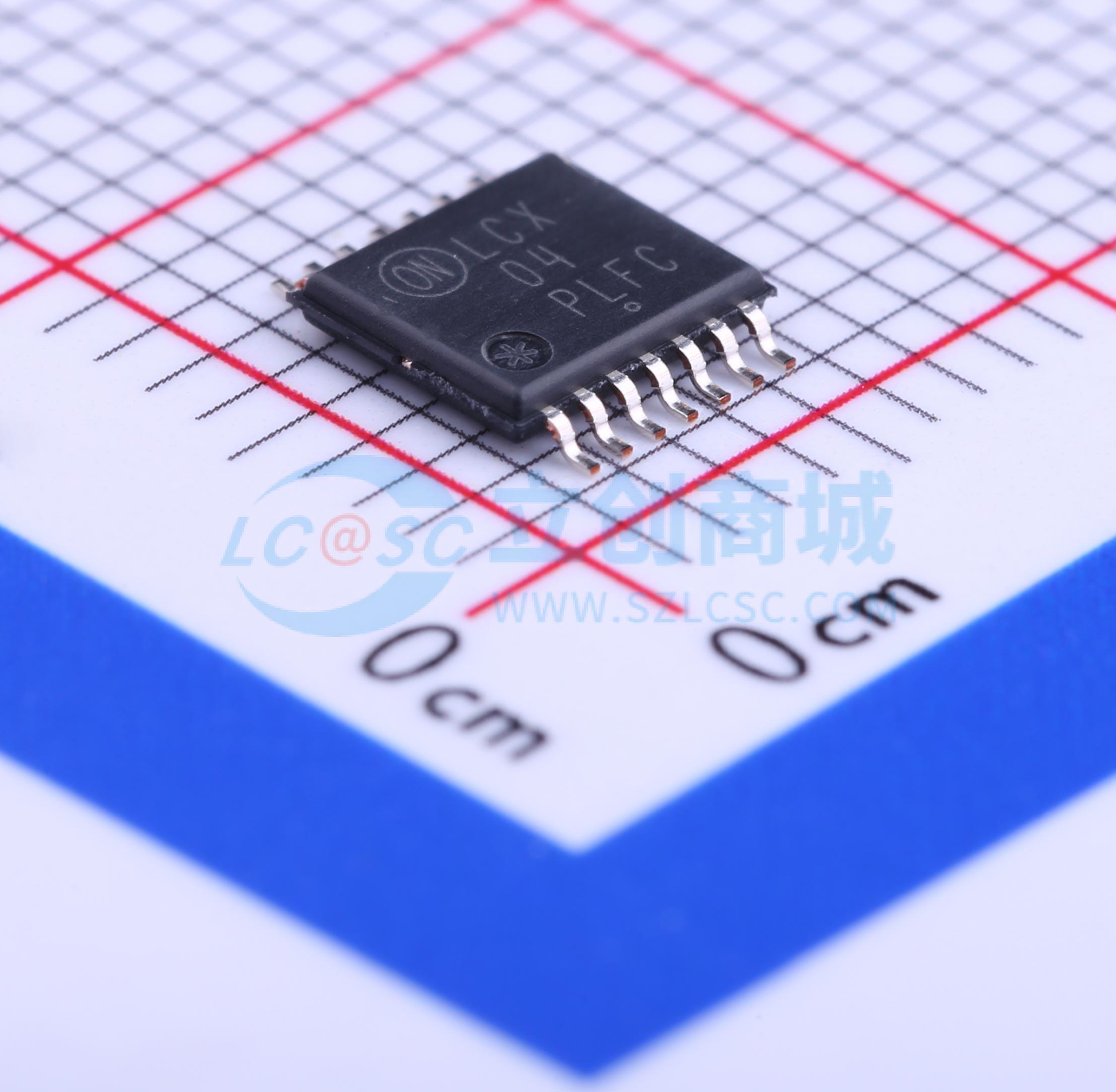

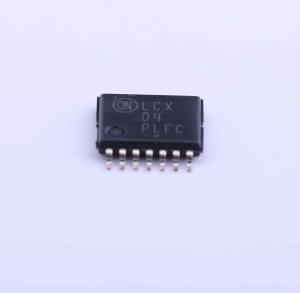

温馨提醒：图片仅供参考，商品以实物为准
MC74LCX04DTR2G
MC74LCX04DTR2G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款高性能反相器，工作电源电压范围为2.0至5.5V。高阻抗TTL兼容输入显著降低了输入驱动器的电流负载，而TTL兼容输出则改善了开关噪声性能。当VCC小于5.0V时，5.5V的VI规格允许该反相器的输入由5V器件安全驱动。输出电流驱动能力为24mA。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74LCX04DTR2G
- 商品编号
- C7347
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.188克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 2V~3.6V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.7V~2V | |
| 输入低电平(VIL) | 700mV~800mV | |
| 输出高电平(VOH) | 2.2V | |
| 低电平范围(VOL) | 550mV | |
| 传播延迟(tpd) | 5.2ns@3.3V,50pF | |
| 系列 | 74LCX系列 | |
| 工作温度 | -55℃~+125℃ |
商品概述
MC74LCX04 是一款高性能的六反相器，工作电压范围为 2.0 至 5.5 V。高阻抗 TTL 兼容输入显著减少了对输入驱动器的电流负载，而 TTL 兼容输出则提供了更好的开关噪声性能。VI 规格为 5.5 V，如果 VCC 小于 5.0 V，则 MC74LCX04 的输入可以安全地由 5 V 设备驱动。输出端的电流驱动能力为 24 mA。
商品特性
- 适用于2.0 V至5.5 V VCC工作电压
- 5 V容限输入 - 可与5 V TTL逻辑接口
- LVTTL兼容
- LVCMOS兼容
- 24 mA平衡输出灌电流和拉电流能力
- 静态电源电流接近零（0 μA），大幅降低系统功耗要求
- 锁存性能超过500 mA
- ESD性能：人体模型>2000 V；机器模型>200 V
- NLV前缀适用于汽车及其他需要独特场地和控制变更要求的应用；符合AEC-Q100标准并具备PPAP能力
- 这些器件无铅、无卤素/无BFR，并符合RoHS标准
