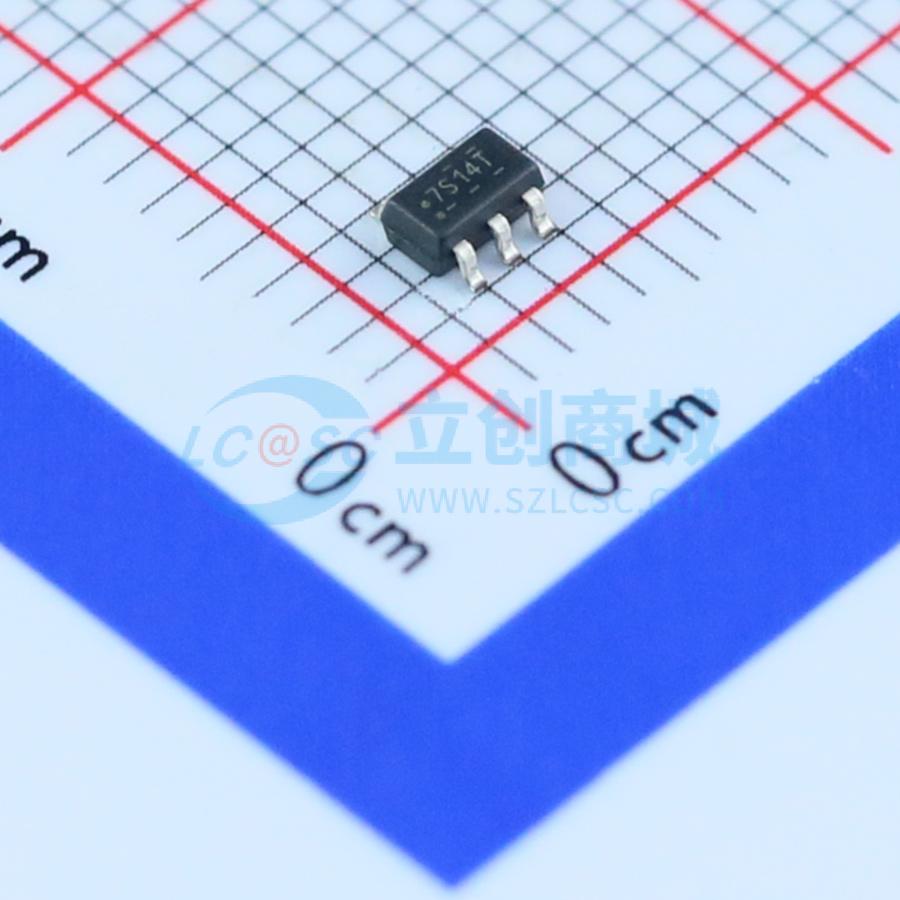

温馨提醒：图片仅供参考，商品以实物为准
NC7S14M5X
单路施密特触发反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NC7S14 是一款带施密特触发器输入的单路高性能 CMOS 反相器。该电路设计在正向和负向输入阈值之间形成迟滞，从而提高了噪声容限
- 品牌名称
- onsemi(安森美)
- 商品型号
- NC7S14M5X
- 商品编号
- C7416
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 1 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 2.6mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 2.6mA | |
| 输入高电平(VIH) | 1.5V~4.2V | |
| 输入低电平(VIL) | 300mV~1.5V | |
| 传播延迟(tpd) | 17ns@6V,50pF | |
| 系列 | 7S系列 | |
| 工作温度 | -40℃~+85℃ |
