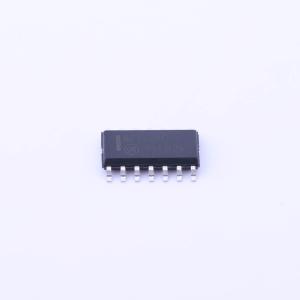

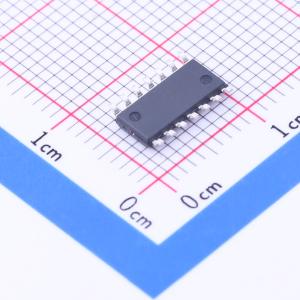

温馨提醒：图片仅供参考，商品以实物为准
MC74HC132ADR2G
带施密特触发输入的四路2输入与非门，高性能硅栅CMOS
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MC74HC132A的引脚排列与LS132相同。该器件的输入与标准CMOS输出兼容；使用上拉电阻时，可与LSTTL输出兼容
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74HC132ADR2G
- 商品编号
- C7332
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 3.7V；5.9V；1.9V；5.2V；4.4V | |
| 输出低电平(VOL) | 100mV；400mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 21ns@6V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 2 |
逻辑类型：与非门
电路数：4
输入数：2
特性：施密特触发器
电压 - 电源：2 V ~ 6 V
电流 - 静态（最大值）：1μA
电流 - 输出高，低：5.2mA，5.2mA
逻辑电平 - 低：0.3 V ~ 1.2 V
逻辑电平 - 高：1.5 V ~ 4.2 V
不同 V，最大 CL 时的最大传播延迟：21ns @ 6V，50pF
工作温度：-55°C ~ 125°C
安装类型：表面贴装
供应商器件封装：14-SOIC
封装/外壳：14-SOIC（0.154"，3.90mm 宽）
电路数：4
输入数：2
特性：施密特触发器
电压 - 电源：2 V ~ 6 V
电流 - 静态（最大值）：1μA
电流 - 输出高，低：5.2mA，5.2mA
逻辑电平 - 低：0.3 V ~ 1.2 V
逻辑电平 - 高：1.5 V ~ 4.2 V
不同 V，最大 CL 时的最大传播延迟：21ns @ 6V，50pF
工作温度：-55°C ~ 125°C
安装类型：表面贴装
供应商器件封装：14-SOIC
封装/外壳：14-SOIC（0.154"，3.90mm 宽）
优惠活动
购买数量
(2500个/圆盘，最小起订量 5 个)个
起订量：5 个2500个/圆盘
总价金额：
￥ 0.00近期成交11单
