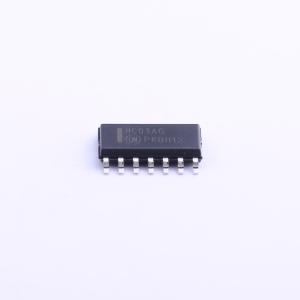

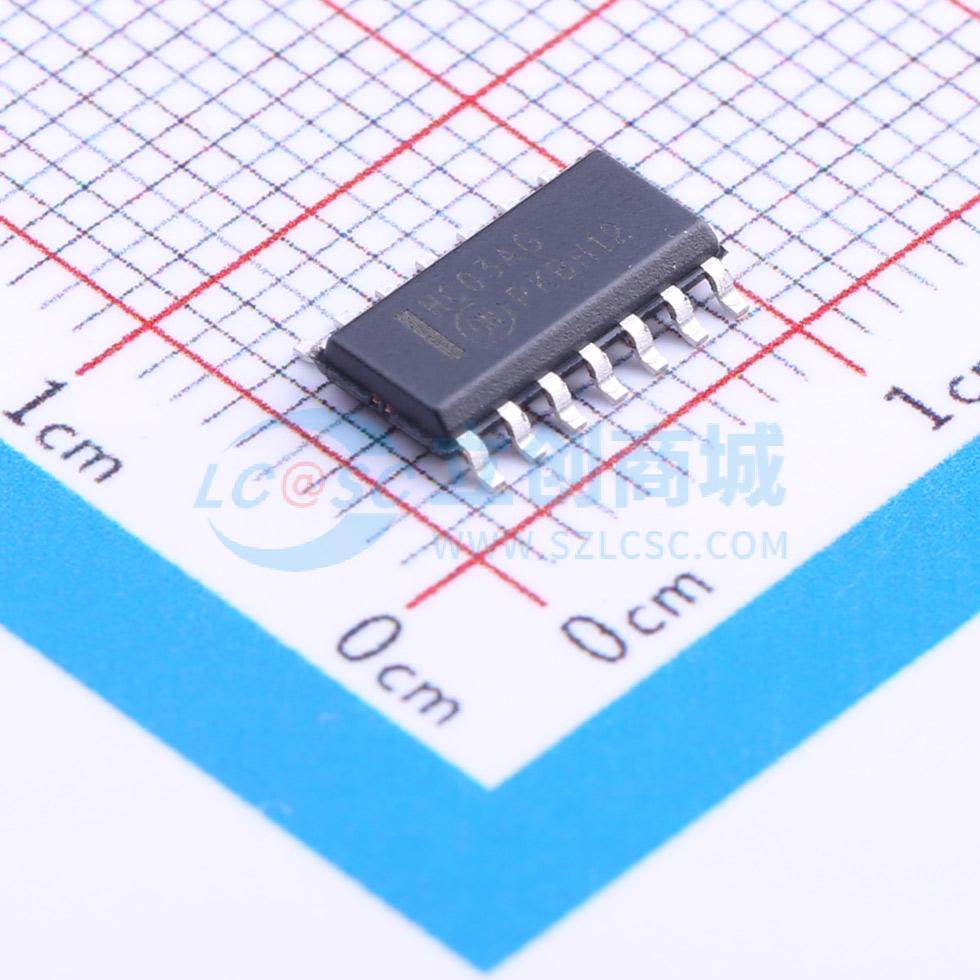

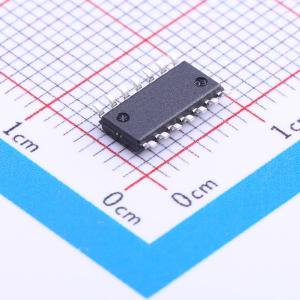

MC74HC03ADR2G
四路2输入，漏极开路输出与非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该产品引脚排列与LS03相同，其输入与标准CMOS输出兼容，通过上拉电阻也能与LSTTL输出兼容。该与非门的输出采用高性能MOS N沟道晶体管，因此，通过合适的上拉电阻，可用于线与应用。凭借本数据手册中给出的输出特性曲线，该器件可用作LED驱动器或其他仅需吸收电流的应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74HC03ADR2G
- 商品编号
- C7329
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.5V~4.2V | |
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出低电平(VOL) | 400mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 20ns@6V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 2 |
