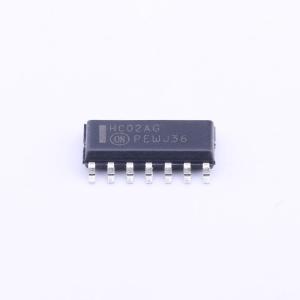

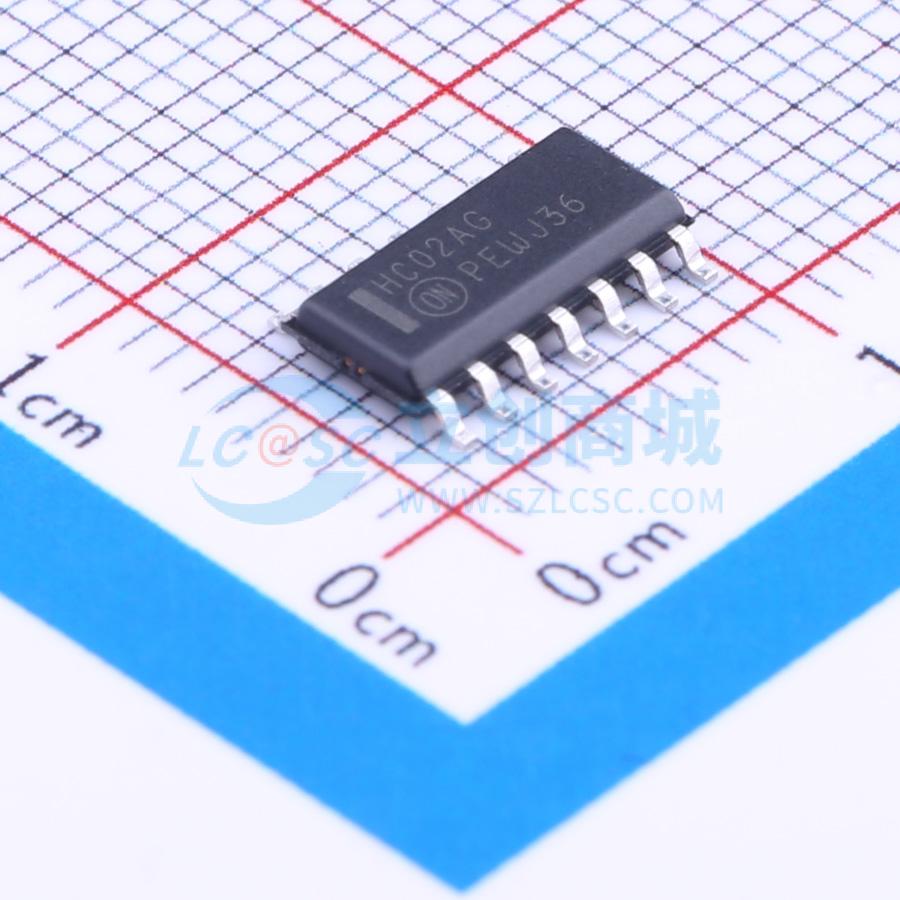

MC74HC02ADR2G
高性能硅栅CMOS工艺，四路2输入或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该产品引脚排列与LS02相同，其输入与标准CMOS输出兼容，通过上拉电阻，也可与LSTTL输出兼容。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74HC02ADR2G
- 商品编号
- C7328
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V | |
| 输入低电平(VIL) | 500mV~1.8V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.48V；5.9V；1.9V；5.48V；4.4V；3.98V | |
| 输出低电平(VOL) | 100mV；260mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 13ns@6.0V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | TTL兼容CMOS；标准CMOS | |
| 输出类型 | - |
