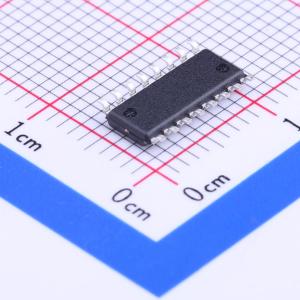

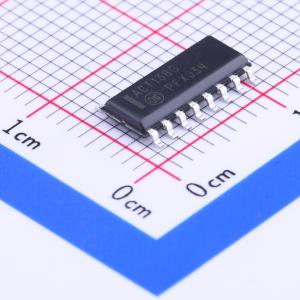

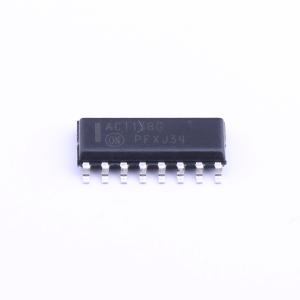

温馨提醒：图片仅供参考，商品以实物为准
MC74ACT138DR2G
8选1译码器/多路分配器
- 描述
- MC74AC138/74ACT138是一款高速8选1译码器/多路分配器。该器件非常适合用于高速双极型存储器芯片的片选地址译码。多个输入使能端可实现并行扩展，仅需三个MC74AC138/74ACT138器件即可扩展为24选1译码器，使用四个MC74AC138/74ACT138器件和一个反相器则可扩展为32选1译码器
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74ACT138DR2G
- 商品编号
- C7315
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.318克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 80uA |
商品特性
- 解复用能力
- 多输入使能，便于扩展
- 互斥的低电平有效输出
- 输出源/汇24 mA
- 'ACT138 具有TTL兼容输入
- 这些设备提供无铅封装。此处的规格同时适用于标准和无铅设备。
- MC74AC138/74ACT138高速1-of-8解码器/解复用器接受三个二进制加权输入（A0, A1, A2），并在启用时提供八个互斥的低电平有效输出（Ω̅0-Ω̅7）。
- MC74AC138/74ACT138具有三个使能输入，两个低电平有效（E̅1, E̅2）和一个高电平有效（E3）。
- 除非E̅1和E̅2为低电平且E3为高电平，否则所有输出均为高电平。
- 此多使能功能允许通过四个MC74AC138/74ACT138设备和一个反相器轻松并行扩展设备到1-of-32（5线至32线）解码器。
- 通过将其中一个低电平有效的使能输入用作数据输入，并将其他使能输入用作选通脉冲，MC74AC138/74ACT138可以用作8输出解复用器。
- 未使用的使能输入必须永久连接到其适当的高电平或低电平状态。
- CIN: 输入电容，典型值: 4.5 pF，测试条件: Vcc=5.0V
- CPD: 功耗电容，典型值: 60 pF，测试条件: Vcc=5.0V
