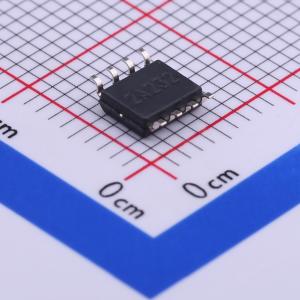

温馨提醒：图片仅供参考，商品以实物为准
SN75158DR
5V供电 驱动器
- 描述
- SN75158 双路差分线路驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN75158DR
- 商品编号
- C7062
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 驱动器 | |
| 驱动器数 | 2 | |
| 接收器数 | 0 | |
| 工作电压 | 4.75V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 10Mbps | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 37mA | |
| 功能特性 | 过流保护 |
商品概述
SN75158是一款双路差分线路驱动器，符合ANSI EIA/TIA-422-B和ITU V.11接口规范设定的要求，输出提供具备高电流能力的信号，可驱动正常线路阻抗的平衡线路例如双绞线，不会产生高功率耗散，输出级为TTL图腾柱输出，断电情况下可提供高阻抗状态，工作温度范围为0℃至70℃。
商品特性
- 符合或超出ANSI EIA/TIA-422-B和ITU建议V.11的要求
- 采用单5V电源
- 支持平衡线路运行
- TTL兼容
- 断电情况下具有高输出阻抗
- 具备高电流有源上拉输出
- 带有短路保护
- 双通道设计
- 带有输入钳位二极管
应用领域
- 工厂自动化
- ATM和点钞机
- 智能电网
- 交流和伺服电机驱动器
