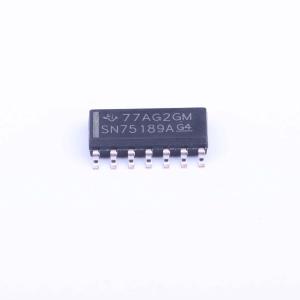

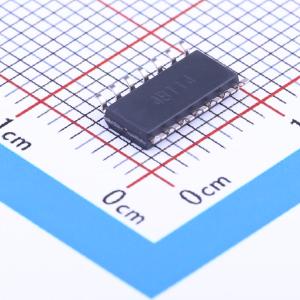

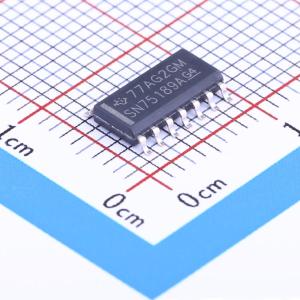

温馨提醒：图片仅供参考，商品以实物为准
SN75189ADR
四通道线接收器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这些设备是单片低功耗肖特基四通道线接收器，设计用于满足TIA/EIA-232-F标准定义的数据终端设备和数据通信设备之间的标准接口要求。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN75189ADR
- 商品编号
- C7066
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 0 | |
| 接收器数 | 4 | |
| 数据速率 | - | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 静电保护 | - | |
| 有无电荷泵 | 无 | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 26mA | |
| 功能特性 | - |
商品概述
器件是单片低功耗肖特基四路线路接收器，用于满足数据终端设备与数据通信设备之间的标准接口要求。每个接收器配备单独的响应控制端子，可在该端子与地之间连接电阻或电阻加偏置电压源，以改变输入阈值电平；也可连接外部电容实现输入噪声滤波。不同型号器件工作温度范围不同，SN55189、SN55189A工作温度范围为-55℃~125℃，MC1489、MC1489A、SN75189、SN75189A工作温度范围为0℃~70℃。器件支持多种封装形式，可与MC1489、MC1489A完全互换。
商品特性
- 输入电阻3kΩ~7kΩ
- 输入信号范围±30V
- 采用单路5V电源供电
- 内置输入迟滞，双阈值设计
- 独立响应控制端子，支持输入阈值偏移调节与输入噪声滤波
- 符合TIA/EIA-232-F与ITU V.28标准要求
- 最大额定值：电源电压10V，输入电压30V，输出电流20mA
- 存储温度范围-65℃~150℃
- FK封装壳体60秒耐温最高260℃，J/W封装引脚距离壳体1.6mm处60秒耐温最高300℃，D/N/NS封装引脚距离壳体1.6mm处10秒耐温最高260℃
应用领域
- 数据终端设备与数据通信设备之间的接口传输
