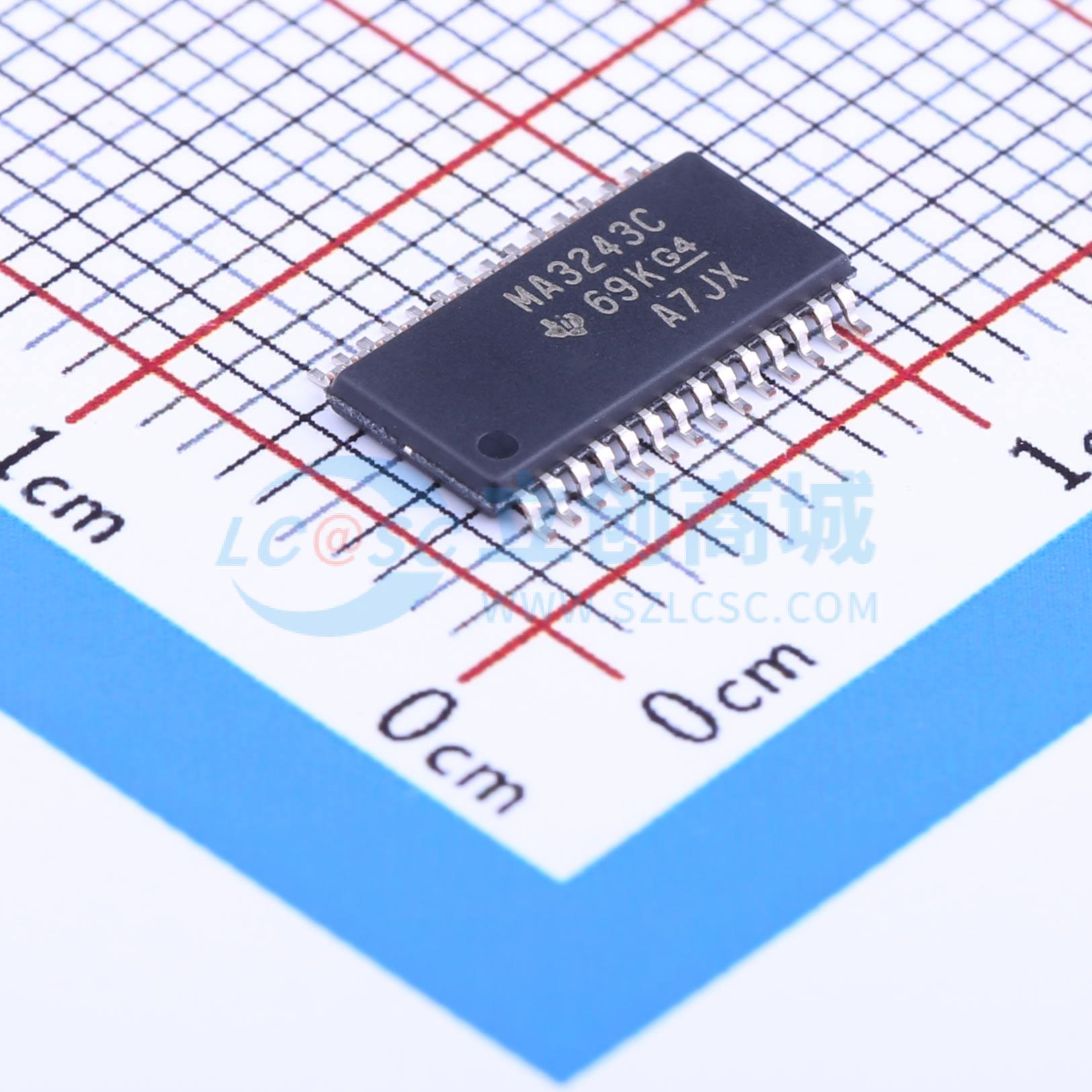

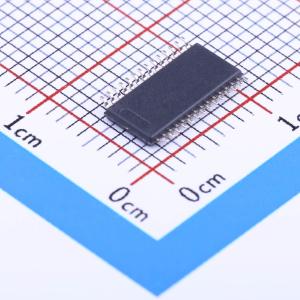

MAX3243CPWR

MAX3243由三个线路驱动器、五个线路接收器和一个双电荷泵电路组成，引脚到引脚（包括GND的串口连接引脚）具备±15-kV ESD（HBM）保护。该器件符合TIA/EIA-232-F标准要求，可在异步通信控制器和串口连接器之间提供电气接口。这种驱动器和接收器的组合与IBM PC/AT或兼容设备中典型串口所需的配置相匹配。电荷泵和四个小型外部电容允许器件通过单一3-V至5.5-V电源供电运行。此外，该器件包含一个始终激活的同相输出（ROUT2B），这使得使用振铃指示的应用在器件掉电时仍能传输数据。该器件的数据信号传输速率最高可达250 kbit/s，驱动器输出压摆率最大为30-V/μs。

当串口处于非活动状态时，可使用灵活的电源管理控制选项。当FORCEON为低电平且FORCEOFF为高电平时，自动掉电功能生效。在此操作模式下，如果器件未检测到有效的RS-232信号，则驱动器输出将被禁用。如果将FORCEOFF设置为低电平，驱动器和接收器（除ROUT2B外）都将关闭，电源电流将降至1 μA。断开串口连接或关闭外设驱动器会触发自动掉电状态。

当FORCEON和FORCEOFF均为高电平时，可禁用自动掉电功能，在驱动串口鼠标时应如此操作。启用自动掉电功能后，当任何接收器输入接收到有效信号时，器件将自动激活。如果任何接收器输入存在RS-232信号，INVALID输出将用于通知用户。如果任何接收器输入电压大于2.7 V或小于 -2.7 V，或者在 -0.3 V至0.3 V之间的持续时间小于30 μs，则INVALID为高电平（有效数据）。如果所有接收器输入电压在 -0.3 V至0.3 V之间的持续时间超过30 μs，则INVALID为低电平（无效数据）。
