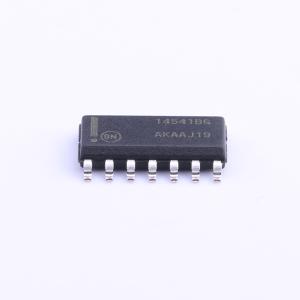

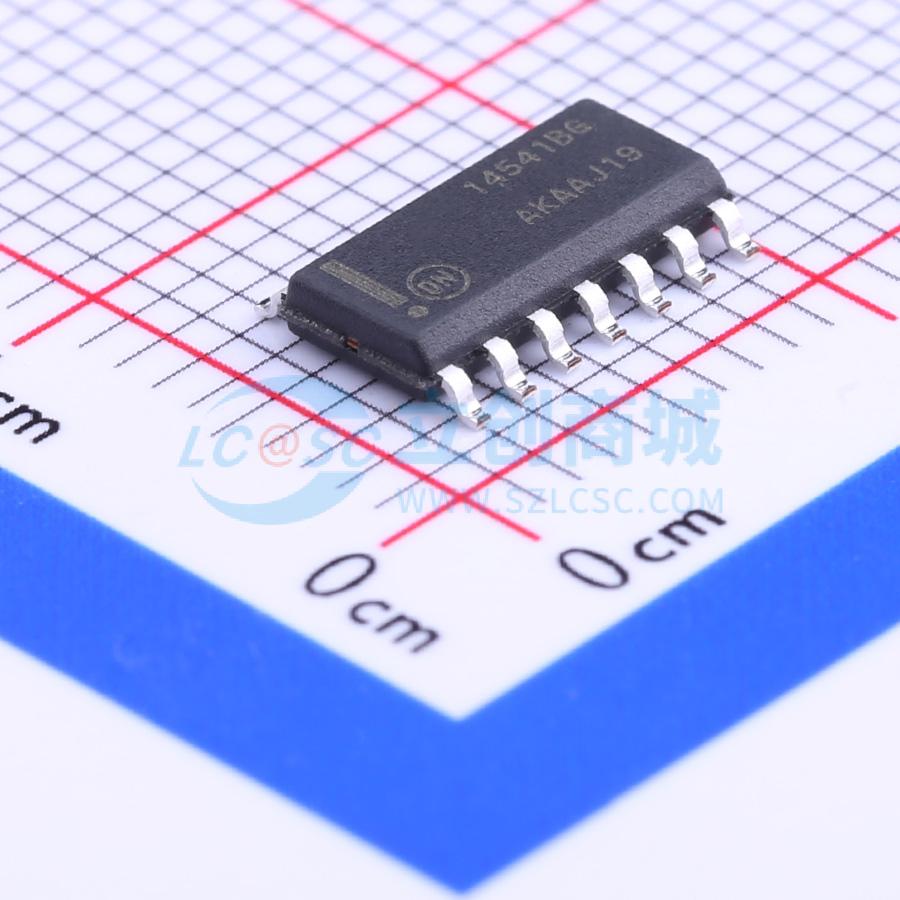

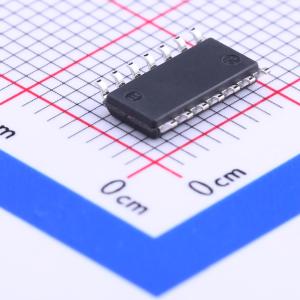

MC14541BDR2G
可编程计时器振荡器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MC14541B 可编程计时器包括一个 16 级二进制计数器、用于外部电容器和两个电阻的集成振荡器、自动通电重置电路，以及输出控制逻辑。计时通过打开电源初始化，此时在规定的 VDD 范围内启用通电重置并初始化计数器。电源导通时，可以应用外部重置脉冲。发出初始重置命令时，振荡器将以外部 RC 网络确定的频率进行振荡。该 16 级计数器将振荡器频率 (focs) 除以第 n 级频率等于 fosc/2n。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC14541BDR2G
- 商品编号
- C7292
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 定时器/计时器 | |
| 频率 | 3MHz | |
| 工作电压 | 3V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | - | |
| 工作温度 | -55℃~+125℃ |
商品特性
- 可用输出28、210、213或216
- 在正边沿时钟转换时递增
- 内置低功耗RC振荡器±2
- 如果有外部时钟可用，可以旁路振荡器（将外部时钟应用于引脚3）
- 外部主复位完全独立于自动复位操作，可作为2^n频率分频器或单次转换定时器工作
- Q/Q选择提供输出逻辑电平灵活性
- 复位（自动或主复位）在复位期间禁用振荡器，以提供无主动功耗
- 时钟调理电路允许在非常慢的时钟上升和下降时间下工作
- 自动复位在上电时初始化所有计数器
- 电源电压范围：自动复位禁用时（引脚5 = VDD）为3.0 Vdc至18 Vdc；自动复位启用时（引脚5 = VSS）为8.5 Vdc至18 Vdc
- NLV前缀适用于汽车及其他需要独特站点和控制变更要求的应用；符合AEC-Q100标准并具备PPAP能力
- 这些器件无铅且符合RoHS标准
