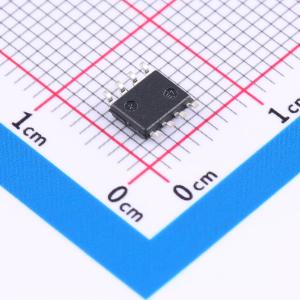

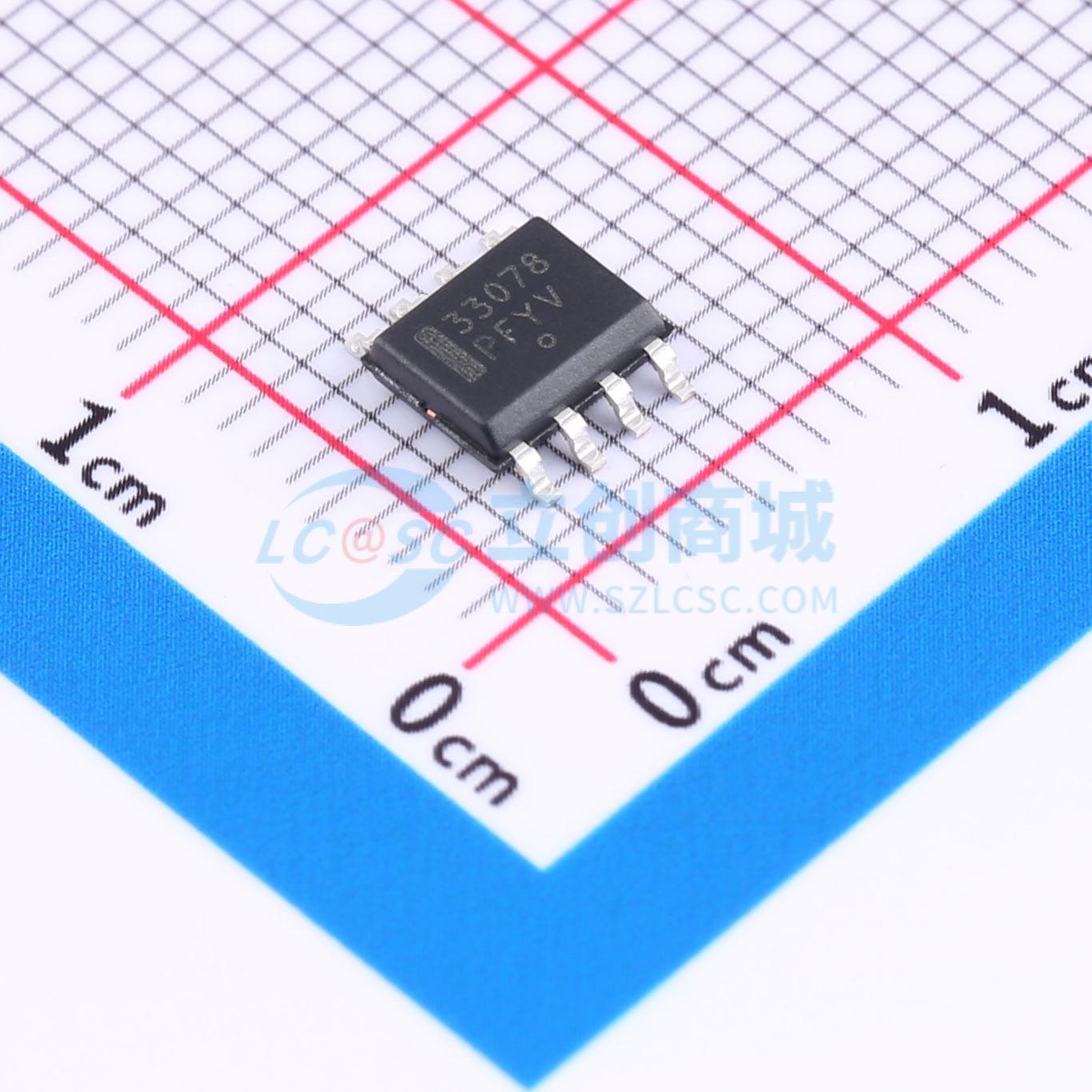

温馨提醒：图片仅供参考，商品以实物为准
MC33078DR2G
MC33078DR2G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MC33078/9系列是采用双极技术的高品质单片放大器系列，运用创新高性能理念，适用于优质音频和数据信号处理应用。该系列采用高频PNP输入晶体管，使放大器具有低输入电压噪声、高增益带宽积和转换速率。全NPN输出级无死区交越失真，输出电压摆幅大，相位和增益裕度出色，开环高频输出阻抗低，源极和漏极交流频率性能对称。MC33078/9系列提供双放大器和四放大器版本，采用塑料DIP和SOIC封装（后缀为P和D）。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC33078DR2G
- 商品编号
- C7299
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.207克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 16MHz | |
| 输入失调电压(Vos) | 150uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 7V/us | |
| 输入偏置电流(Ib) | 300nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 25nA | |
| 噪声密度(eN) | 4.5nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 4.1mA | |
| 输出电流 | 29mA | |
| 工作温度 | -40℃~+85℃ | |
| 双电源(Vee~Vcc) | -5V~18V |
商品概述
MC33078/9系列是采用双极技术的高品质单片放大器系列，运用创新高性能理念，适用于优质音频和数据信号处理应用。该系列采用高频PNP输入晶体管，使放大器具有低输入电压噪声、高增益带宽积和转换速率。全NPN输出级无死区交越失真，输出电压摆幅大，相位和增益裕度出色，开环高频输出阻抗低，源极和漏极交流频率性能对称。 MC33078/9系列提供双放大器和四放大器版本，采用塑料DIP和SOIC封装（后缀为P和D）。
商品特性
- 双电源供电：±5.0 V至±18 V
- 低电压噪声：4.5 nV/√Hz
- 低输入失调电压：0.15 mV
- 低输入失调电压温度系数：2.0 μV/℃
- 低总谐波失真：0.002%
- 高增益带宽积：16 MHz
- 高转换速率：7.0 V/μs
- 高开环交流增益：20 kHz时为800
- 出色的频率稳定性
- 大输出电压摆幅：+14.1 V / -14.6 V
- 输入端设有ESD二极管
- 带有NCV前缀，适用于汽车及其他有特殊产地和控制变更要求的应用
- 这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准
