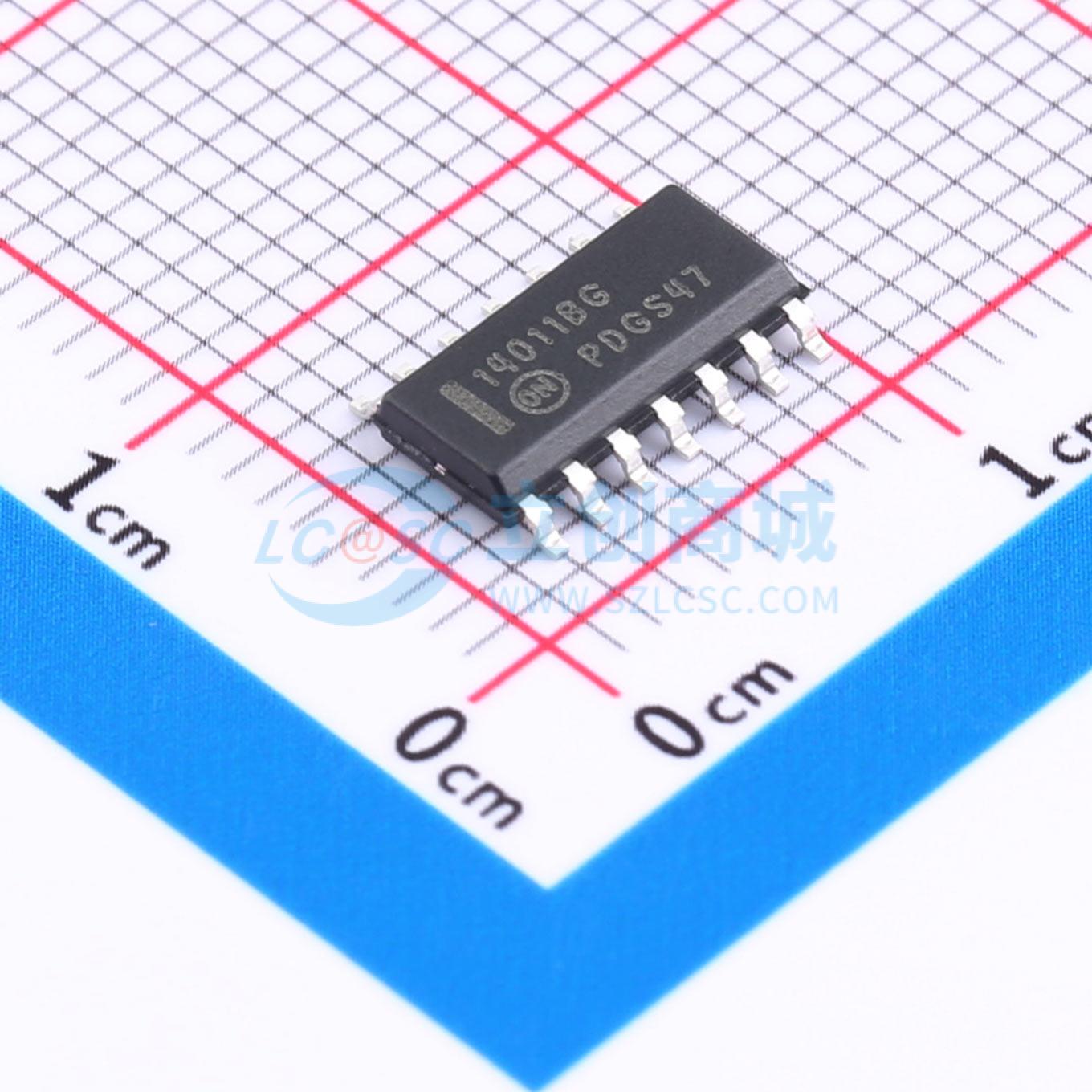

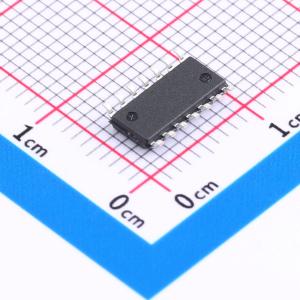

温馨提醒：图片仅供参考，商品以实物为准
MC14011BDR2G
B后缀系列CMOS门电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- B系列逻辑门采用P沟道和N沟道增强型器件构建在单一的单片结构中（互补金属氧化物半导体，即CMOS）。它们主要用于需要低功耗和/或高抗噪性的场合。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC14011BDR2G
- 商品编号
- C7278
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8.8mA | |
| 拉电流(IOH) | 8.8mA | |
| 输入高电平(VIH) | 3.5V~11V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V~4V | |
| 输出高电平(VOH) | 9.95V；4.95V；14.95V | |
| 输出低电平(VOL) | 50mV；50mV；50mV | |
| 系列 | 4000B系列 | |
| 传播延迟(tpd) | 80ns@15V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 2 |
