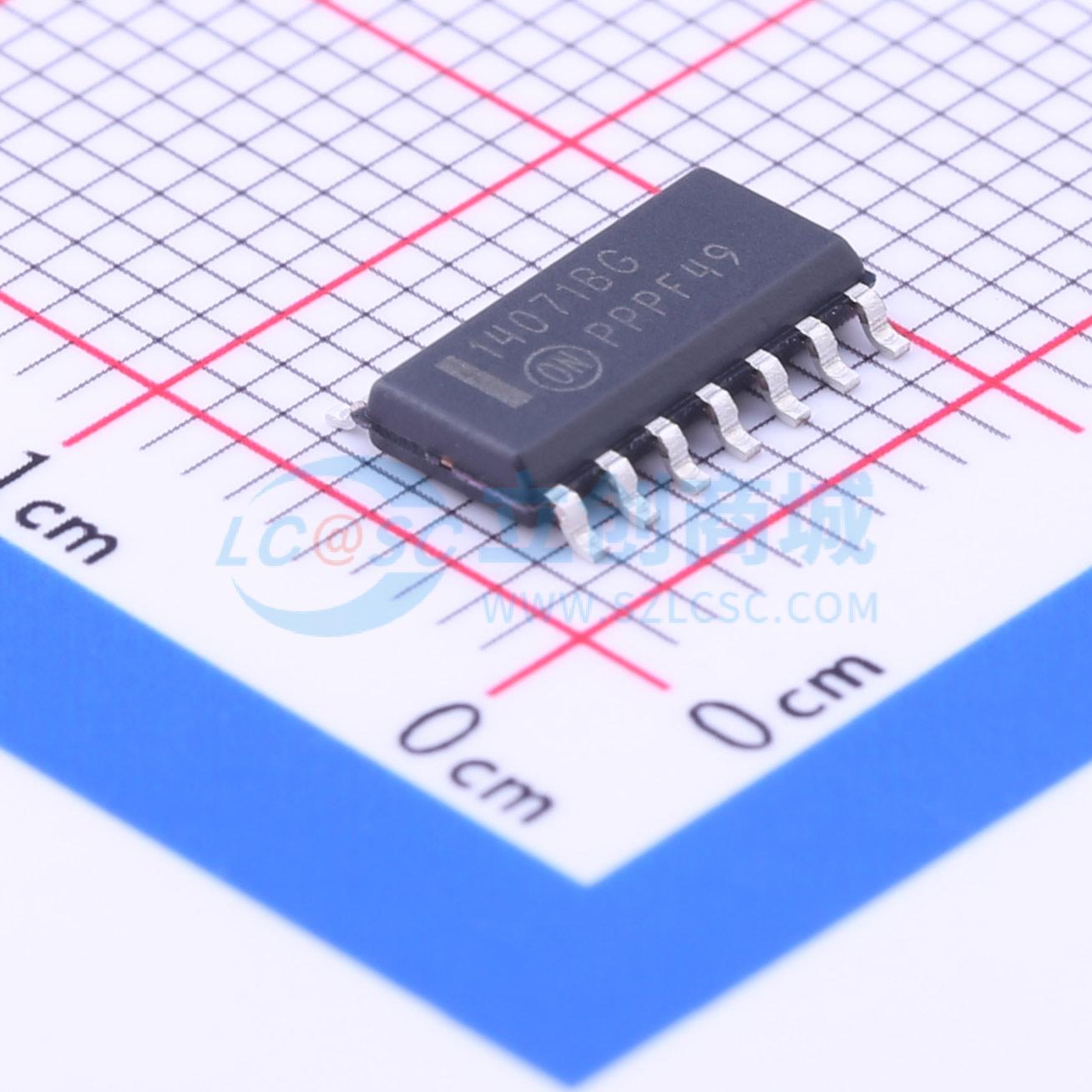

MC14071BDR2G

B后缀系列CMOS门电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: B系列逻辑门采用P沟道和N沟道增强型器件构建在单一的单片结构中（互补金属氧化物半导体，即CMOS）。它们主要用于需要低功耗和/或高抗噪性的场合。
品牌名称: onsemi(安森美)
商品型号: MC14071BDR2G
商品编号: C7287
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.36克(g)

商品参数

逻辑类型：或门
电路数：4
输入数：2
电压 - 电源：3 V ~ 18 V
电流 - 静态（最大值）：1μA
电流 - 输出高，低：8.8mA，8.8mA
逻辑电平 - 低：1.5 V ~ 4 V
逻辑电平 - 高：3.5 V ~ 11 V
不同 V，最大 CL 时的最大传播延迟：100ns @ 15V，50pF
工作温度：-55°C ~ 125°C
安装类型：表面贴装
供应商器件封装：14-SOIC
封装/外壳：14-SOIC（0.154"，3.90mm 宽）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	逻辑门
	逻辑类型	或门
	通道数	4
	工作电压	3V~18V
	静态电流(Iq)	1uA
	灌电流(IOL)	8.8mA

	属性	参数值
	拉电流(IOH)	8.8mA
	输入高电平(VIH)	3.5V~11V
	输入低电平(VIL)	1.5V~4V
	系列	4000B系列
	传播延迟(tpd)	100ns@15V,50pF
	工作温度	-55℃~+125℃
