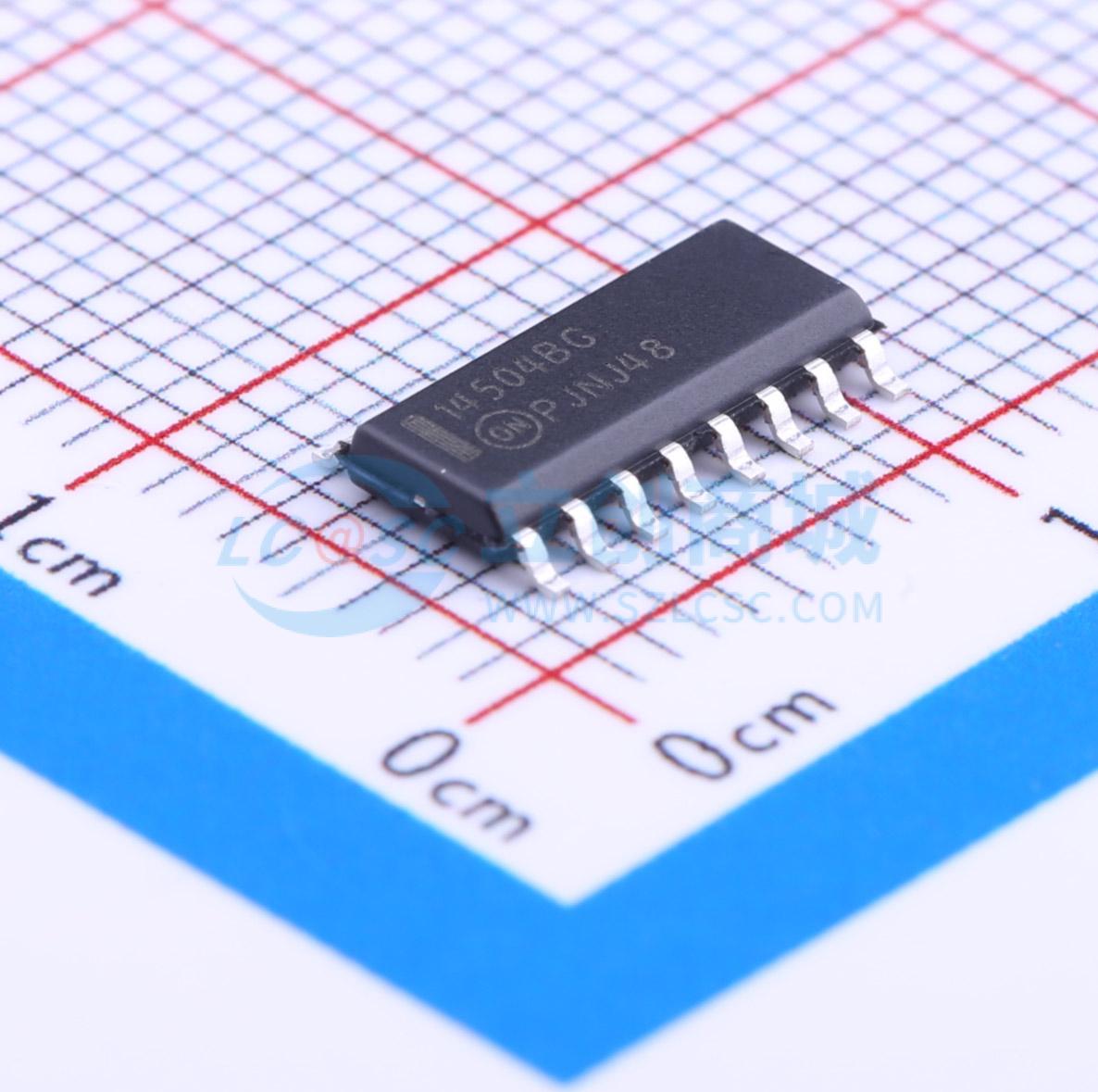

温馨提醒：图片仅供参考，商品以实物为准

MC14504BDR2G

6位单向电平转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款采用CMOS技术的六路同相电平转换器。电平转换器可将TTL信号转换为5至15伏之间的任何CMOS电源电压的CMOS逻辑电平。控制输入还允许从一种逻辑电平的CMOS到另一种逻辑电平的CMOS进行接口：通过选择电源电压VDD和VCC可以实现向上或向下的电平转换。VCC电平设置输入信号电平，而VDD选择输出电压电平。
品牌名称: onsemi(安森美)
商品型号: MC14504BDR2G
商品编号: C7291
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.318克(g)

商品参数

转换器类型：电压电平
通道类型：单向
电路数：1
每个电路的通道数：6
电压 - VCCA：3 V ~ 18 V
电压?- VCCB：3 V ~ 18 V
输出类型：非反相
工作温度：-55°C ~ 125°C（TA）
安装类型：表面贴装
封装/外壳：16-SOIC（0.154"，3.90mm 宽）
供应商器件封装：16-SOIC

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	单向
	输入信号	TTL；CMOS
	输出信号	CMOS
	数据速率	-
	工作电压(VCCA)	3V~18V

	属性	参数值
	工作电压(VCCB)	3V~18V
	元件数	1
	每个电路通道数	6
	输出类型	-
	工作温度	-55℃~+125℃
	特性	-
