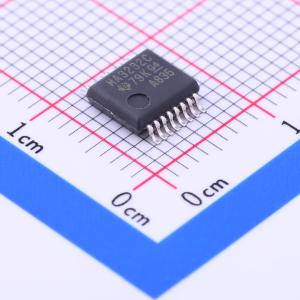

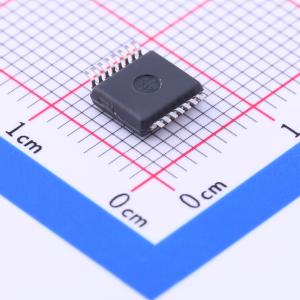

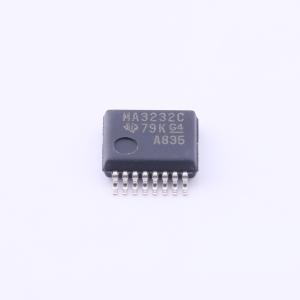

温馨提醒：图片仅供参考，商品以实物为准

MAX3232CDBR

MAX3232 3V至5.5V多通道RS-232线路驱动器/接收器，具有±15kV ESD保护

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX3232设备由两个线路驱动器、两个线路接收器和一个带有±15kV ESD保护端到端的双电荷泵电路组成。该设备满足TIA/EIA-232-F和ITU V.28标准的要求，并提供异步通信控制器与串行端口连接器之间的电气接口。
品牌名称: TI(德州仪器)
商品型号: MAX3232CDBR
商品编号: C7257
商品封装: SSOP-16-208mil
包装方式: 编带
商品毛重: 0.247克(g)

商品参数

商品概述

MAX3232器件由两个线路驱动器、两个线路接收器和一个双电荷泵电路组成，具有±15 kV的端到端（串口连接端子，包括GND）ESD保护。该器件符合TIA/EIA - 232 - F标准要求，为异步通信控制器和串口连接器之间提供电气接口。电荷泵和四个小型外部电容允许器件在3 V至5.5 V的单电源下工作。器件的数据信号传输速率最高可达250 kbit/s，驱动器输出压摆率最大为30 V/μs。

商品特性

采用人体模型（HBM）时，RS - 232总线端子ESD保护超过±15 kV
符合或超过TIA/EIA - 232 - F和ITU V.28标准要求
工作电源电压范围为3 V至5.5 V
最高工作速率可达250 kbit/s
两个驱动器和两个接收器
低电源电流：典型值为300 μA
外部电容：4×0.1 μF
3.3 V电源时可接受5 V逻辑输入
有高速端子兼容的替代器件（1 Mbit/s）

应用领域

电池供电系统
个人数字助理（PDA）
笔记本电脑
掌上电脑、手持设备

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	数据速率	250Kbps

	属性	参数值
	工作电压	3.3V~5.5V
	静电保护	±15kV
	有无电荷泵	有
	工作温度	0℃~+70℃
	静态电流	0.3mA
