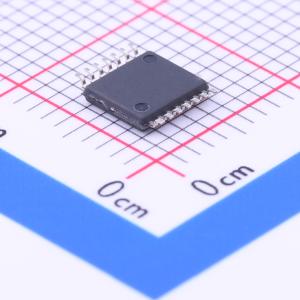

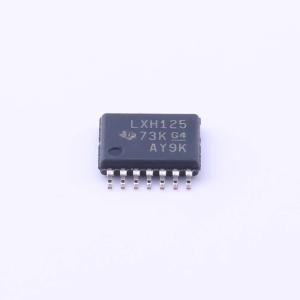

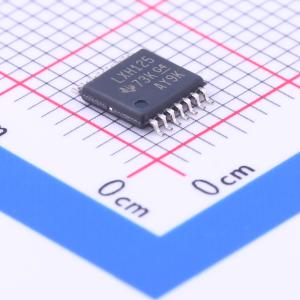

SN74LVTH125PWR

该产品为总线缓冲器，包含SN54LVTH125、SN74LVTH125两个系列，对应多种封装；产品专门针对3.3V低电压电源设计，同时具备为5V系统环境提供TTL接口的能力，带有独立的带三态输出的线路驱动器，当对应输出使能输入为高电平时，对应输出处于高阻状态。

• 支持混合模式信号操作，可实现5V输入输出电压搭配3.3V VCC工作
• 支持非稳压电池供电，最低工作电压可达2.7V
• 典型条件VCC=3.3V，TA=25℃时，输出接地反弹小于0.8V
• Ioff和上电三态功能支持热插拔，Ioff电路可在器件掉电时禁用输出，防止破坏性反向电流流过器件，上电三态电路可在上下电过程中将输出置于高阻状态，避免驱动器冲突
• 数据输入配备总线保持电路，可将未使用或未驱动的输入保持在有效逻辑状态，无需外接上拉或下拉电阻，不建议外接上拉下拉电阻配合使用
• VCC处于0V~1.5V范围时，器件在上下电过程中处于高阻状态；VCC高于1.5V时，若需保持高阻状态，需将输出使能通过上拉电阻接至VCC，电阻最小阻值由驱动器的灌流能力决定
• 闩锁性能超过500mA，符合JESD 17标准
• ESD防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V
• 最大额定值：VCC范围-0.5V~4.6V，输入电压范围-0.5V~7V，高阻或掉电状态输出电压范围-0.5V~7V，高态输出电压范围-0.5V~VCC+0.5V，低态输出灌入电流SN54LVTH125为96mA，SN74LVTH125为128mA，高态输出灌入电流SN54LVTH125为48mA，SN74LVTH125为64mA，输入钳位电流VI<0时为-50mA，输出钳位电流VO<0时为-50mA，存储温度范围-65℃~150℃
• 不同封装热阻抗：D封装86℃/W，DB封装96℃/W，DGV封装127℃/W，NS封装76℃/W，PW封装113℃/W，RGY封装47℃/W
• 所有未使用的控制输入必须接至VCC或GND，以保证器件正常工作

• 总线信号驱动
• 热插拔应用场景
