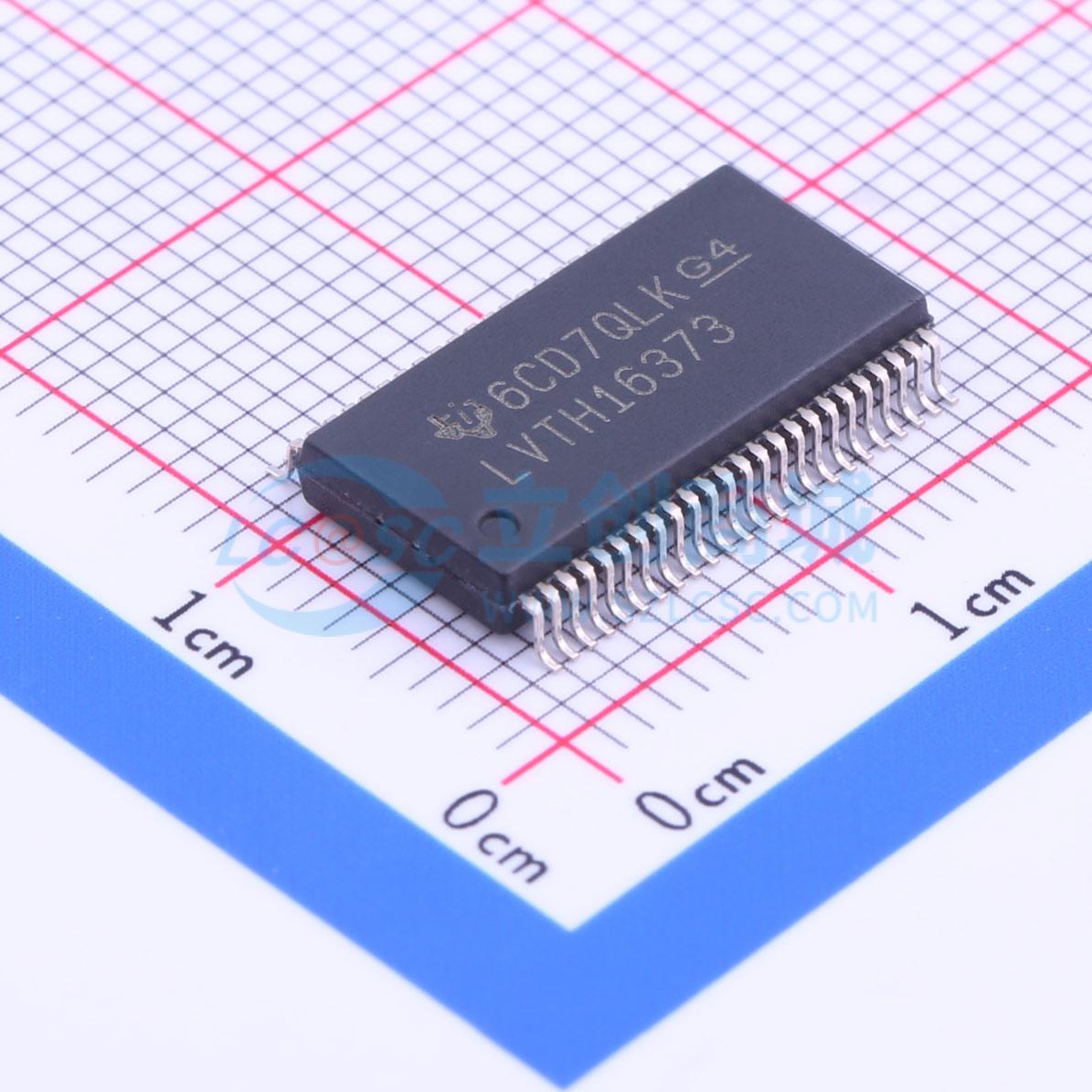

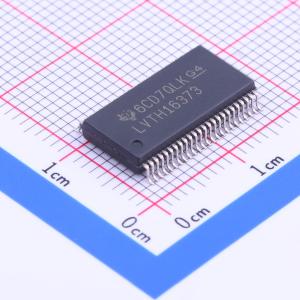

温馨提醒：图片仅供参考，商品以实物为准

SN74LVTH16373DLR

三态输出D型锁存器

描述: SN74LVTH16373 具有三态输出的 3.3V ABT 16 位透明 D 类锁存器
品牌名称: TI(德州仪器)
商品型号: SN74LVTH16373DLR
商品编号: C7050
商品封装: SSOP-48-300mil
包装方式: 编带
商品毛重: 0.99克(g)

商品参数

商品概述

LVTH16373器件是带三态输出的16位透明D型锁存器，设计用于3.3V低电压VCC工作，同时能够向5V系统环境提供TTL接口。该器件可以用作两个8位锁存器或一个16位锁存器。当锁存使能LE输入为高电平时，Q输出跟随数据D输入；当LE变为低电平时，Q输出锁存D输入建立的电平。带缓冲的输出使能OE输入可以将输出置于正常逻辑状态（高或低逻辑电平）或高阻态，高阻态下输出不会对总线造成明显负载或驱动，高阻态和增强的驱动能力使得无需接口或上拉组件即可驱动总线。输出使能不影响锁存器的内部操作，输出处于高阻态时仍可以保留旧数据或输入新数据。有源总线保持电路可将未使用或未驱动的输入保持在有效逻辑状态，不建议搭配使用上拉或下拉电阻。当VCC在0V~1.5V之间时，器件在上电或掉电过程中处于高阻态；为确保1.5V以上时的高阻态，输出使能应通过上拉电阻连接到VCC，电阻最小值由驱动器的灌电流能力决定。该器件使用Ioff和上电三态功能，符合热插应用要求，Ioff电路禁用输出，可防止器件掉电时产生有害的回流电流，上电三态电路在上电和掉电过程中将输出置于高阻态，防止驱动冲突，提供多种封装可选。

商品特性

采用先进双极CMOS工艺设计，支持3.3V工作，静态功耗低
支持混合模式信号操作，可在3.3V VCC下实现5V输入输出电压
支持低至2.7V的非稳压电池工作
典型输出接地反弹V_OLP在VCC=3.3V、TA=25℃时小于0.8V
具备Ioff和上电三态功能，支持热插操作
数据输入带总线保持功能，无需外部上拉下拉电阻
分布式VCC和接地引脚设计，可最小化高速开关噪声
流穿架构可优化PCB布局
闩锁性能超过500mA，符合JESD 17标准
ESD防护性能超过JESD 22标准，人体模型为2000V，机器模型为200V
提供WD、DGG、DL、GQL、ZQL、GRD、ZRD多种封装类型

应用领域

实现缓冲寄存器
实现I/O端口
实现双向总线驱动器
实现工作寄存器

	属性	参数值
	商品目录	锁存器
	逻辑类型	D型锁存器
	输出类型	三态
	工作电压	2.7V~3.6V
	通道数	16
	拉电流(IOH)	32mA
	灌电流(IOL)	64mA

	属性	参数值
	传播延迟(tpd)	3ns
	系列	74LVTH
	工作温度	-40℃~+85℃
	建立时间	0.6ns
	保持时间	1.1ns
	静态电流(Iq)	190uA
