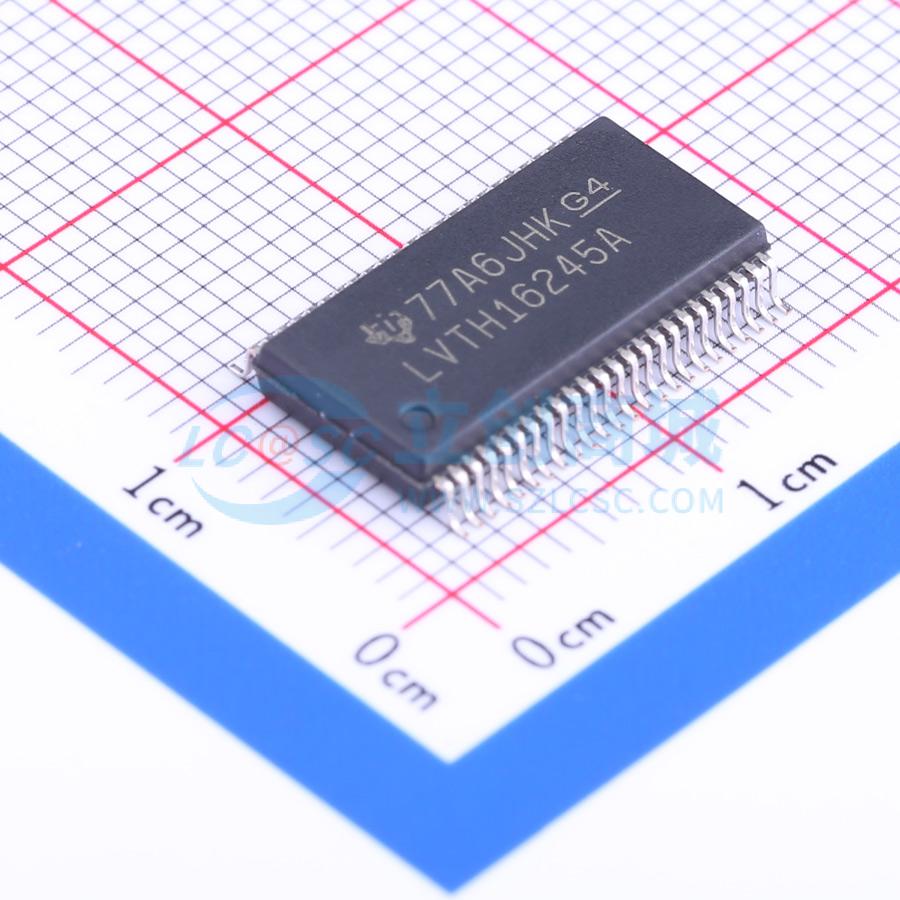

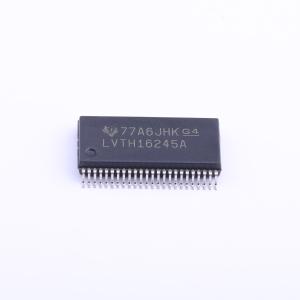

SN74LVTH16245ADLR

3.3V ABT 三态输出，16位总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVTH16245A 具有三态输出的 3.3V ABT 16 位总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74LVTH16245ADLR
商品编号: C7048
商品封装: SSOP-48-300mil
包装方式: 编带
商品毛重: 0.99克(g)

商品参数

商品概述

LVTH16245A是16位双八进制同相三态收发器，专为3.3V低电压VCC工作设计，具备为5V系统环境提供TTL接口的能力，适用于两条数据总线之间的异步通信。方向控制输入和输出使能输入的逻辑电平可激活B端口输出或A端口输出，或将两个输出端口置于高阻状态；B端口输出激活时将数据从A总线传输至B总线，A端口输出激活时将数据从B总线传输至A总线；A、B两端口的输入电路始终处于激活状态，必须施加逻辑高电平或逻辑低电平，避免产生额外的电源电流。总线保持电路可将未使用或未驱动输入保持在有效逻辑状态，通过Ioff和上电三态功能实现完整的热插入应用规格，可防止器件断电时产生有害回流电流，在上电和掉电期间将输出置于高阻状态，避免驱动冲突。

商品特性

采用先进BiCMOS工艺设计，支持3.3V工作，静态功耗低
支持混合模式信号工作，可在3.3V VCC下实现5V输入输出电压
支持低至2.7V的非稳压电池工作
在VCC=3.3V、TA=25℃条件下，典型输出接地反弹电压小于0.8V
分布设计的VCC引脚和接地引脚可降低高速开关噪声
通流架构可优化印刷电路板布局
Ioff和上电三态功能支持热插入操作
数据输入端集成总线保持功能，无需外接上拉/下拉电阻
闩锁性能超过500mA，符合JESD 17标准
静电放电防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V
上电或掉电期间，当VCC处于0V~1.5V范围时，器件默认处于高阻状态
未使用控制输入必须接VCC或接地以保证器件正常工作

应用领域

两条数据总线之间的异步通信
混合电压系统接口
热插入应用场景
低电压非稳压电池供电系统

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2.7V~3.6V
	元件数	2
	每个元件位数	8
	通道类型	双向

	属性	参数值
	灌电流(IOL)	64mA
	拉电流(IOH)	32mA
	系列	74LVTH
	工作温度	-40℃~+85℃
	静态电流(Iq)	-
	传播延迟(tpd)	-
	功能特性	热插拔支持；掉电隔离；输出使能；总线保持
