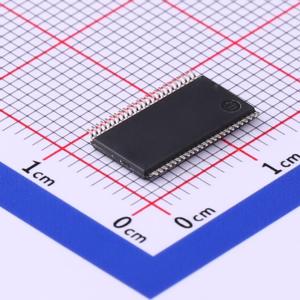

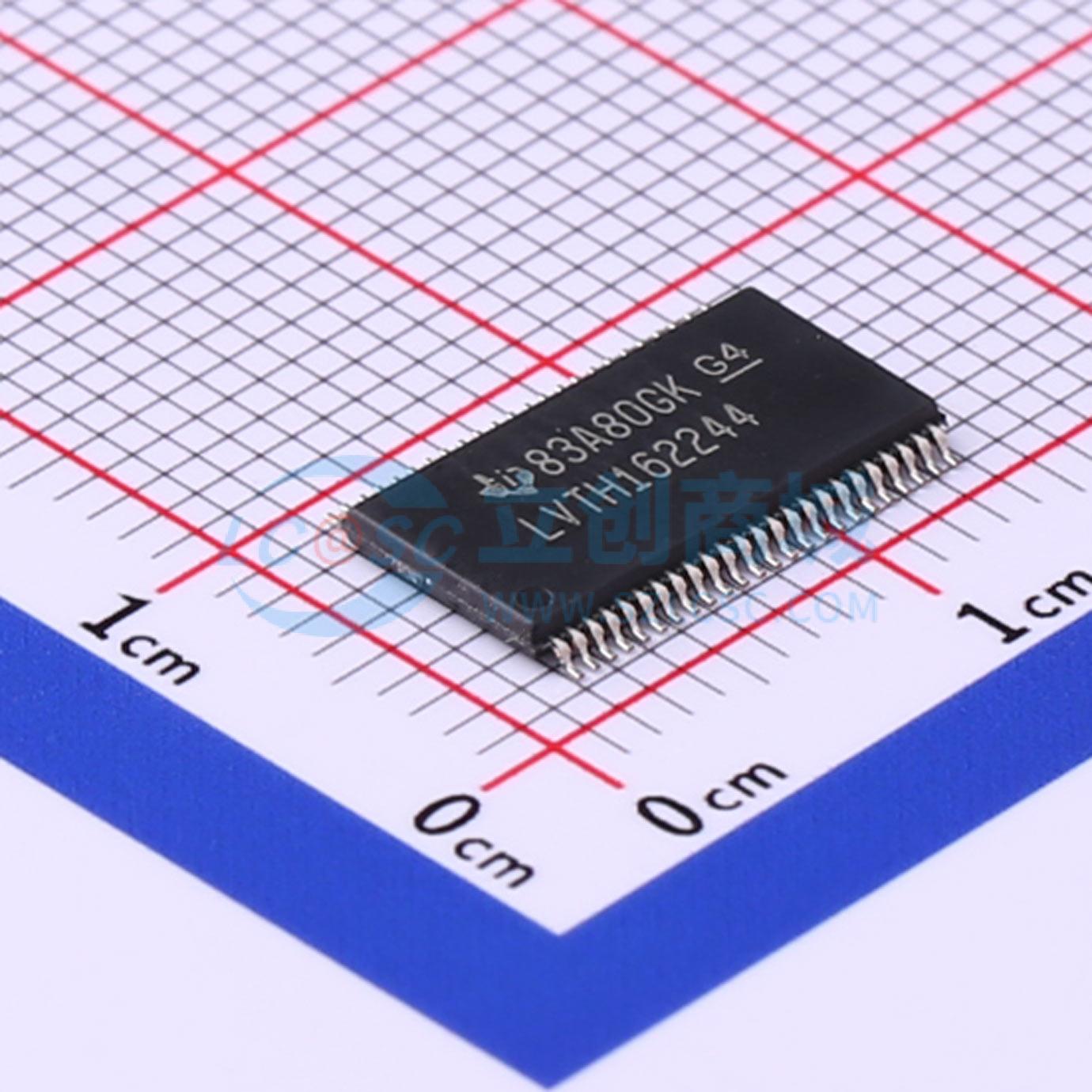

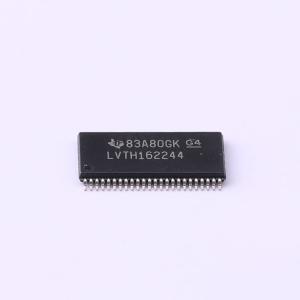

SN74LVTH162244DGGR

带三态输出的3.3V ABT 16位缓冲器/驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVTH162244 具有总线保持、TTL 兼容型 CMOS 输入和三态输出的 16 通道、2.7V 至 3.6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LVTH162244DGGR
商品编号: C7043
商品封装: TSSOP-48-6.2mm
包装方式: 编带
商品毛重: 0.427克(g)

商品参数

商品概述

LVTH162244器件是16位缓冲器与线路驱动器，设计用于3.3V低电压VCC工作，同时可向5V系统环境提供TTL接口。该器件可配置为四个4位缓冲器、两个8位缓冲器或一个16位缓冲器，提供同相输出与对称的低电平有效输出使能输入。输出可提供或吸收最高12mA电流，内置等效22Ω串联电阻，用于降低过冲与下冲。有源总线保持电路可将未使用或未驱动的输入维持在有效逻辑状态，不建议搭配外接上拉或下拉电阻使用。当VCC处于0V~1.5V区间时，器件在上电与掉电过程中保持高阻态；若要确保1.5V以上时也处于高阻态，需将输出使能通过上拉电阻接至VCC，电阻最小值由驱动器的吸流能力决定。该器件通过关断电流与上电三态功能，可完全满足热插拔应用要求：关断电流电路禁用输出，可防止器件掉电时产生破坏性回流电流；上电三态电路在上电与掉电过程中将输出置于高阻态，避免驱动器冲突。

商品特性

输出端口内置等效22Ω串联电阻，无需外接电阻
支持混合模式信号工作，可在VCC为3.3V时兼容5V输入输出电压
支持最低2.7V的非稳压电池供电工作
典型条件下VCC=3.3V，TA=25℃时，输出接地反弹小于0.8V
关断电流与上电三态功能支持热插拔操作
数据输入端的总线保持功能无需外接上拉/下拉电阻
分布式VCC与接地引脚可降低高速开关噪声
直通架构优化PCB布局
闩锁性能超过500mA，符合JESD 17标准
静电放电防护性能超过JESD 22标准，人体模型可达2000V，机器模型可达200V
提供多种封装可选，包括WD封装、DGG封装、DL封装、GQL封装、ZQL封装、GRD封装、ZRD封装

应用领域

用作系统缓冲器与线路驱动器
混合电压系统接口场景
热插拔应用场景

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2.7V~3.6V
	元件数	4
	每个元件位数	4
	通道类型	单向

	属性	参数值
	灌电流(IOL)	12mA
	拉电流(IOH)	12mA
	系列	74LVTH
	工作温度	-40℃~+85℃
	静态电流(Iq)	190uA
	传播延迟(tpd)	3.4ns@3.3V,50pF
	功能特性	热插拔支持；掉电隔离；总线保持
