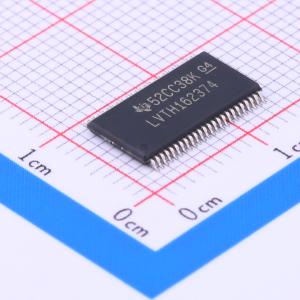

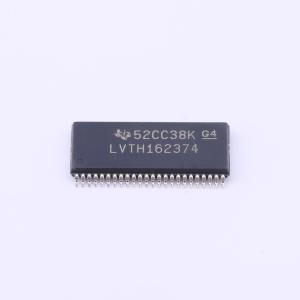

SN74LVTH162374DGGR

描述: SN74LVTH162374 具有三态输出的 3.3V ABT 16 位边沿 D 类触发器
品牌名称: TI(德州仪器)
商品型号: SN74LVTH162374DGGR
商品编号: C7046
商品封装: TSSOP-48-6.2mm
包装方式: 编带
商品毛重: 0.427克(g)

商品参数

商品概述

LVTH162374器件是具有三态输出的16位边沿触发D型触发器，设计用于低电压(3.3-V)VCC工作，同时具备向5-V系统环境提供TTL接口的能力。它们特别适用于实现缓冲寄存器、I/O端口、双向总线驱动器和工作寄存器。这些器件可以用作两个8位触发器或一个16位触发器。在时钟(CLK)的正跳变沿，触发器的Q输出获取D输入建立的逻辑电平。带缓冲的输出使能(OE)输入可用于将八个输出置于正常逻辑状态（高或低逻辑电平）或高阻抗状态。在高阻抗状态下，输出不会对总线线路产生明显负载或驱动。高阻抗状态和增加的驱动能力提供了无需接口或上拉组件即可驱动总线线路的能力。OE不影响触发器的内部操作。当输出处于高阻抗状态时，旧数据可以保留，也可以输入新数据。设计为可提供最高12mA拉电流或灌电流的输出包含等效的22Ω串联电阻，用于减少过冲和下冲。有源总线保持电路将未使用或未驱动的输入保持在有效逻辑状态。不建议在总线保持电路中使用上拉或下拉电阻。当VCC在0V至1.5V之间时，器件在上电或掉电期间处于高阻抗状态。但是，为了确保1.5V以上的高阻抗状态，应将OE通过上拉电阻接至VCC；电阻的最小值由驱动器的灌电流能力决定。这些器件使用Ioff和上电三态功能，针对热插入应用进行了完整规范。Ioff电路禁用输出，防止器件掉电时产生有害的回流电流。上电三态电路在上电和掉电期间将输出置于高阻抗状态，防止驱动器冲突。

商品特性

属于Texas Instruments Widebus™系列产品
输出端口带有等效22Ω串联电阻，因此无需外部电阻
支持混合模式信号操作（5V输入和输出电压，搭配3.3V VCC）
支持低至2.7V的非稳压电池工作
典型VOLP（输出接地反弹）< 0.8V，工作条件为VCC=3.3V，TA=25℃
Ioff和上电三态支持热插入
数据输入的总线保持功能消除了对外部上拉/下拉电阻的需求
分布式VCC和GND引脚可最小化高速开关噪声
直通架构优化PCB布局
锁存性能超过JESD 17标准要求的500mA
ESD防护符合JESD 22标准
满足2000-V人体模型（A114-A）要求
满足200-V机器模型（A115-A）要求

应用领域

缓冲寄存器
I/O端口
双向总线驱动器
工作寄存器
热插入应用

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	2.7V~3.6V
	时钟频率(fc)	160MHz
	功能	-
	元件数	2
	每个元件位数	8；8
	输出类型	三态
	传播延迟(tpd)	5.3ns@3.3V,50pF

	属性	参数值
	系列	74LVTH系列
	灌电流(IOL)	12mA
	拉电流(IOH)	12mA
	静态电流(Iq)	190uA
	输入电容	3pF
	工作温度	-40℃~+85℃
	同步/异步	-
	建立时间	2.8ns
	保持时间	500ps
