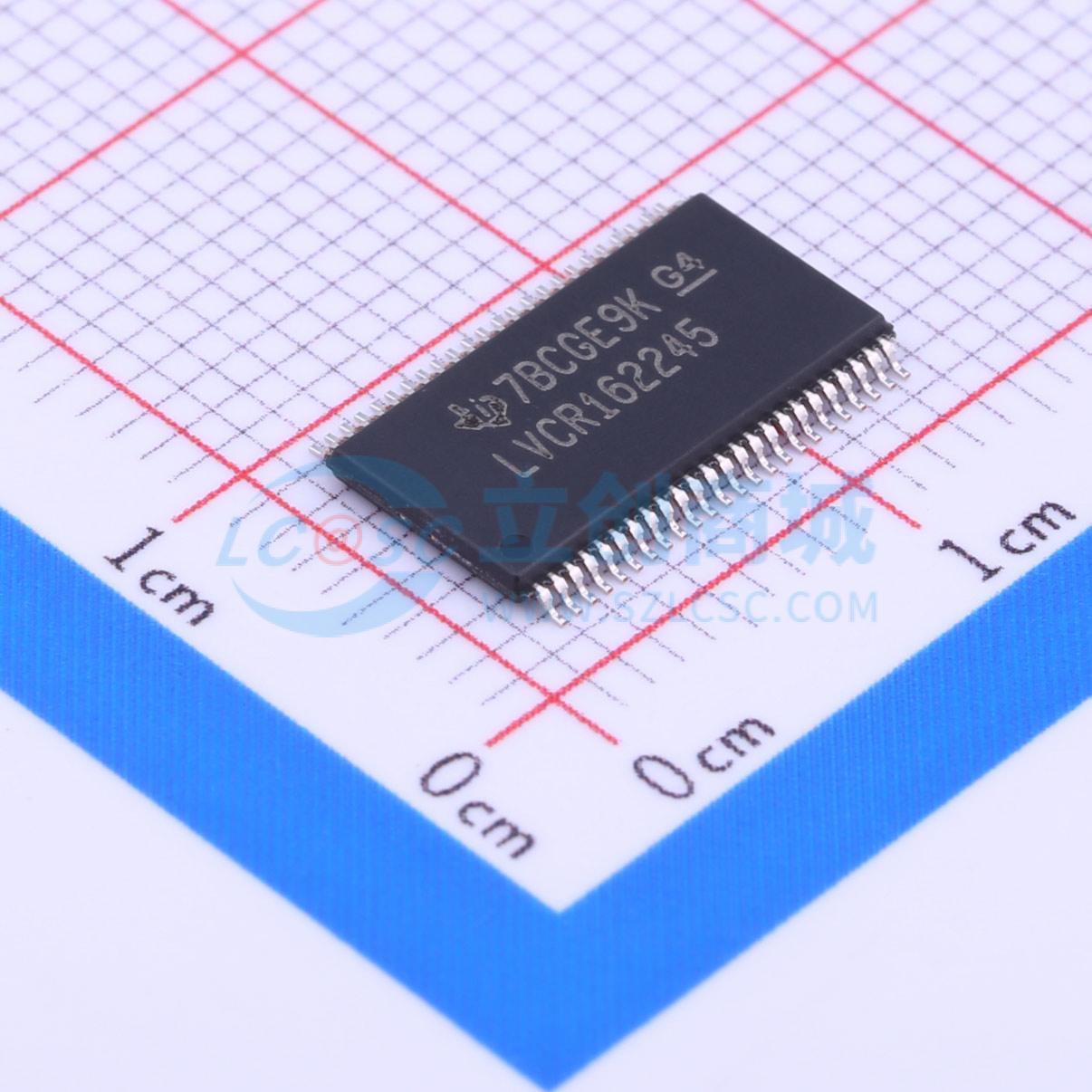

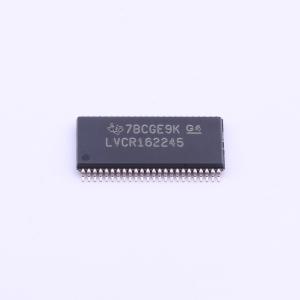

SN74LVCR162245DGGR

三态输出，16位总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVCR162245 具有三态输出的 16 位总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74LVCR162245DGGR
商品编号: C7039
商品封装: TSSOP-48-6.2mm
包装方式: 编带
商品毛重: 0.427克(g)

商品参数

商品概述

SN74LVCR162245是一款16位（双八进制）同相总线收发器，适用于数据总线之间的异步通信，控制功能的实现可最大程度减少外部时序要求。该器件可作为两个8位收发器或一个16位收发器使用，可根据方向控制输入的逻辑电平，实现A总线到B总线或B总线到A总线的数据传输；可通过输出使能输入禁用器件，实现总线的有效隔离。为保证器件在上电或掉电期间处于高阻抗状态，输出使能端需要通过上拉电阻连接至电源，上拉电阻的最小值由驱动器的灌电流能力决定。

商品特性

工作电压范围为2.7V~3.6V
输入可承受最高5.5V电压
3.3V条件下最大传输延迟tpd为8.5ns
VCC=3.3V、TA=25℃条件下，典型输出接地反弹VOLP小于0.8V
VCC=3.3V、TA=25℃条件下，典型输出高电平下冲VOHV大于2V
数据输入带有总线保持功能，无需外部上拉/下拉电阻
所有输出内置26Ω串联电阻，无需额外外部电阻
闩锁性能超过250mA，符合JEDEC标准JESD-17
静电放电防护性能符合JESD 22标准，人体模型测试可达2000V，机器模型测试可达200V
所有输出最大可灌电流12mA，内置电阻可降低输出过冲与下冲
有源总线保持电路可将未使用或浮动的输入保持在有效逻辑电平，总线保持电路属于输入电路的一部分，不会被输出使能或方向控制信号禁用

应用领域

数据总线异步通信

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2.7V~3.6V
	元件数	2
	每个元件位数	8
	通道类型	双向

	属性	参数值
	灌电流(IOL)	12mA
	拉电流(IOH)	12mA
	系列	74LVC
	工作温度	-40℃~+85℃
	静态电流(Iq)	20uA
	传播延迟(tpd)	7.5ns@3.3V,50pF
	功能特性	输出使能；总线保持
