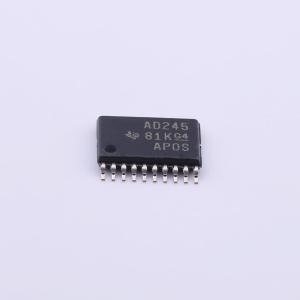

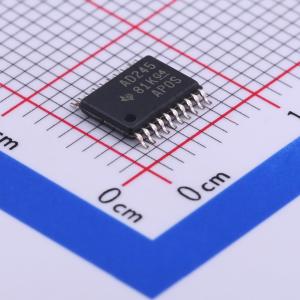

温馨提醒：图片仅供参考，商品以实物为准

SN74ACT245PWR

三态输出，八路总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74ACT245 具有三态输出的八通道总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74ACT245PWR
商品编号: C6931
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品概述

这是一款八总线收发器，设计用于数据总线之间的异步双向通信，控制功能的实现可减少对外部时序的要求。当输出使能为低电平时，器件可根据方向控制输入的逻辑电平，将同相数据从A总线传输至B总线，或从B总线传输至A总线；输出使能为高电平时，器件被禁用，可实现总线的有效隔离；为保证上电或掉电过程中器件保持高阻态，反相输出使能需通过上拉电阻连接至VCC，电阻最小值由驱动器的灌流能力决定。

商品特性

工作电源电压范围为4.5V~5.5V VCC
输入可承受最高5.5V电压
输入与TTL电压兼容
在5V电压下，最大传输延迟tpd为8ns
提供多种封装可选，SN54ACT245支持J、W、FK封装，SN74ACT245支持DB、DW、N、NS、PW封装
最大额定参数：电源电压范围-0.5V~7V，输入电压范围-0.5V~VCC+0.5V，输出电压范围-0.5V~VCC+0.5V，输入钳位电流±20mA，输出钳位电流±20mA，连续输出电流±50mA，VCC或GND的连续电流±200mA，储存温度范围-65℃~150℃
不同封装热阻抗参数：DB封装70℃/W，DW封装58℃/W，N封装69℃/W，NS封装60℃/W，PW封装83℃/W
器件所有未使用的输入必须接VCC或GND，才能保证器件正常工作

应用领域

数据总线之间的异步双向通信

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	1
	每个元件位数	8
	通道类型	双向

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	系列	74ACT
	工作温度	-40℃~+85℃
	静态电流(Iq)	40uA
	传播延迟(tpd)	8ns@5V,50pF
	功能特性	掉电隔离；输出使能
