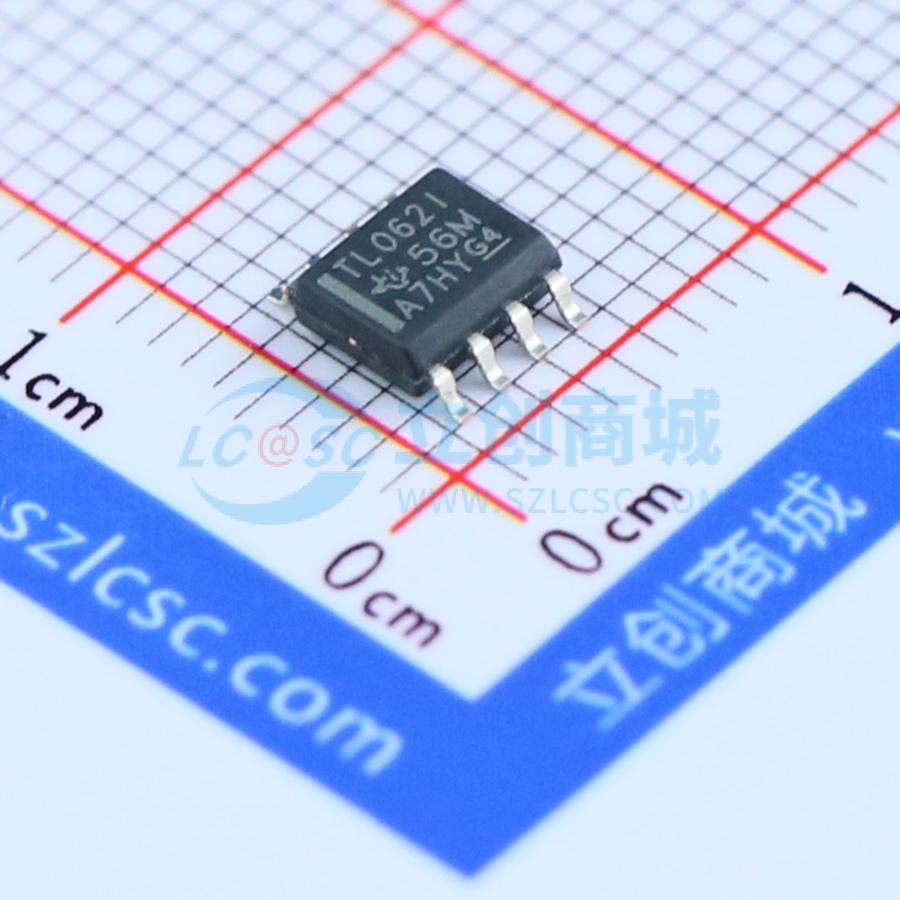

温馨提醒：图片仅供参考，商品以实物为准
TL062IDR
TL06xx 低功耗JFET输入运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TL062 双通道、30V、1MHz、输入接近 V+、JFET 输入运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TL062IDR
- 商品编号
- C6957
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入偏置电流(Ib) | 30pA | |
| 输入失调电压(Vos) | 3mV | |
| 共模抑制比(CMRR) | 86dB | |
| 压摆率(SR) | 3.5V/us | |
| 静态电流(Iq) | 250uA | |
| 轨到轨 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 输出电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | - | |
| 双电源(Vee ~ Vcc) | -15V~15V | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 噪声密度(eN) | 30nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 100uA | |
| 输入失调电流温漂(Ios TC) | - |
商品概述
TL06x（TL061、TL062 和 TL064）系列业界通用运算放大器以较低功耗镜像 TL07x 和 TL08x 系列运算放大器。这些器件为成本敏感型应用提供了卓越的价值，具有高输入阻抗、宽带宽、高压摆率以及低输入失调电压和输入偏置电流。高 ESD（1.5kV，HBM）、集成 EMI 和射频滤波器以及宽工作温度范围可支持将 TL06x 器件用于条件严苛、环境严苛的应用。
商品特性
- 极低功耗 典型电源电流：200 μA（每个放大器）
- 宽共模和差模电压范围
- 低输入偏置和失调电流
- 共模输入电压范围包含Vcc+
- 输出短路保护
- 高输入阻抗：JFET输入级
- 内部频率补偿
- 无闭锁工作
- 高转换速率：典型值为3.5 V/μs
应用领域
- 平板电脑
- 白色家电
- 个人电子产品
- 计算机
