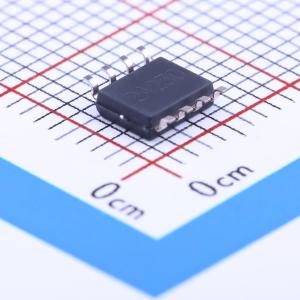

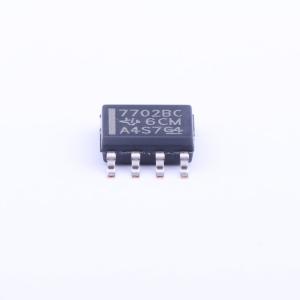

TL7702BCDR

TL7702B、TL7705B和TL7733B是集成电路电源电压监控器，设计用作微型计算机和微处理器系统中的复位控制器。电源电压监控器在SENSE输入处监测电源的欠压情况。上电期间，当VCC达到接近1V的值时，RESET输出变为有效（低电平）。当VCC接近3V（假设SENSE高于VT+）时，延迟定时器功能启动一个时间延迟，之后RESET和RESET输出变为无效（分别为高电平和低电平）。在正常运行期间发生欠压情况时，RESET和RESET输出变为有效。为确保发生完整复位，在SENSE输入处的电压超过正向阈值后，复位输出会在一段时间延迟内保持有效。该时间延迟由外部电容CT的值决定。td≈2.6×104×CT，其中CT的单位为法拉（F），td的单位为秒（s）。 必须将一个外部电容（通常为0.1μF）连接到REF，以减少电源电压中快速瞬变的影响。 TL7702BC、TL7705BC和TL7733BC的工作温度范围为0°C至70°C。TL7702BI、TL7705BI和TL7733BI的工作温度范围为 -40°C至85°C。TL7705BQ的工作温度范围为 -40°C至125°C。TL7705BM的工作温度范围为 -55°C至125°C。

• 真复位和反相复位输出
• 外部可调脉冲持续时间
