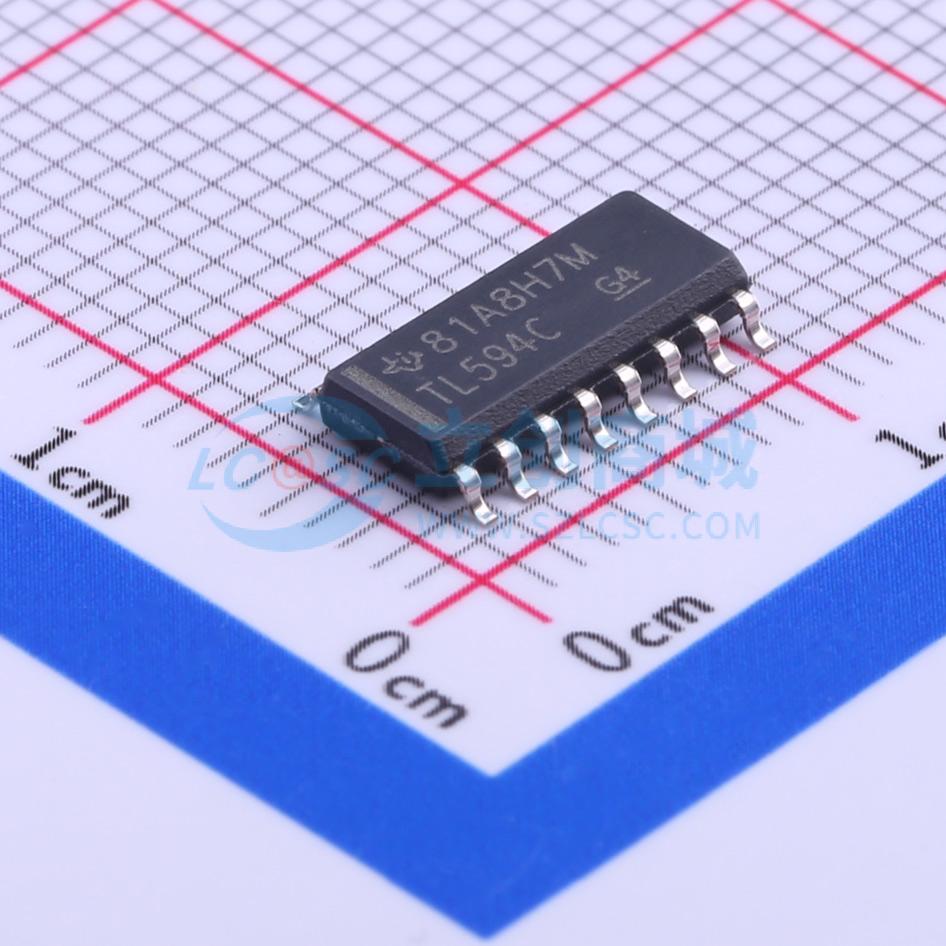

TL594CDR

TL594器件在单芯片上集成了构建脉宽调制（PWM）控制电路所需的所有功能。该器件主要为电源控制而设计，为系统工程师提供了将电源控制电路定制以适配特定应用的灵活性。 TL594器件包含两个误差放大器、一个片上可调振荡器、一个死区时间控制（DTC）比较器、一个脉冲导向控制触发器、一个精度为1%的5V稳压器、一个欠压锁定控制电路和输出控制电路。 误差放大器的共模电压范围为 -0.3V至VCC - 2V。DTC比较器具有固定偏移，可提供约5%的死区时间。片上振荡器可通过将RT端连接到参考输出并向CT端提供锯齿波输入来旁路，也可用于驱动同步多轨电源中的公共电路。 未连接的输出晶体管可提供共发射极或射极跟随器输出能力。每个器件可实现推挽或单端输出操作，可通过输出控制功能进行选择。这些器件的架构可防止在推挽操作期间任一输出出现双脉冲的可能性。欠压锁定控制电路会锁定输出，直到内部电路正常工作。 TL594C器件的工作温度范围为0℃至70℃。TL594I器件的工作温度范围为 -40℃至85℃。

• 完整的PWM电源控制电路
• 未连接的输出可提供200mA灌电流或拉电流
• 输出控制可选择单端或推挽操作
• 内部电路可防止任一输出出现双脉冲
• 可变死区时间可实现全范围控制
• 内部稳压器可提供稳定的5V参考电源，精度达±1%
• 电路架构便于同步
• 针对低VCC条件的欠压锁定
