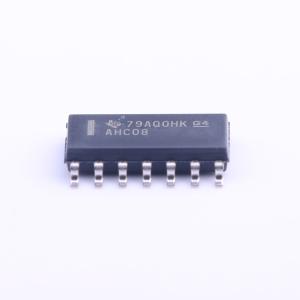

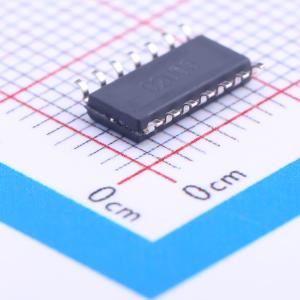

SN74AHC08DR
四组 2 输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHC08 4 通道、双输入、2V 至 5.5V 高速 (9ns) 与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC08DR
- 商品编号
- C6937
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.5V~3.85V | |
| 输入低电平(VIL) | 500mV~1.65V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 1.9V；2.9V；4.4V | |
| 输出低电平(VOL) | 100mV；500mV | |
| 系列 | 74AHC系列 | |
| 传播延迟(tpd) | 7.9ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | - | |
| 输出类型 | 推挽式 |
商品概述
型号为SN54AHC08、SN74AHC08的AHC08器件，属于四路2输入正与门，可在正逻辑下实现布尔函数Y = A×B 或 Y = 非(A+B)
商品特性
- 工作电压范围为2V~5.5V
- 闩锁性能超过250mA，符合JESD 17规范
- ESD防护性能符合JESD 22规范
- ESD防护等级：人体模型(A114-A)可达2000V，机器模型(A115-A)可达200V，充电器件模型(C101)可达1000V
- 提供多种封装规格，包含JORWP、D、DB、DGV、N、NS、PW、RGY、FK封装
- 未使用引脚无内部连接
- 使用时所有未使用输入必须接VCC或GND，以保证器件正常工作
- 工作温度范围最高可扩展至125℃
