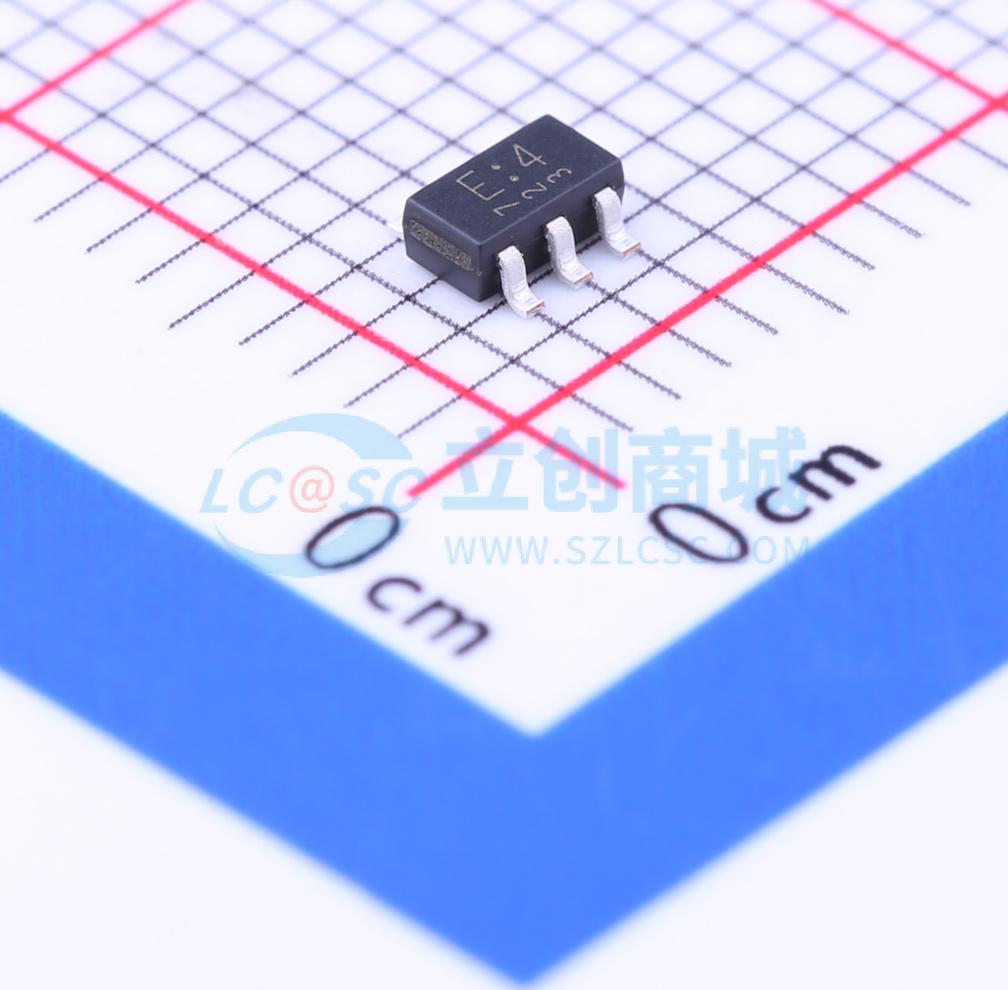

温馨提醒：图片仅供参考，商品以实物为准
TC7S32F
二输入或门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TC7S32是一款采用硅栅C2MOS技术制造的高速C2MOS二输入或门。它在保持C2MOS低功耗的同时，能实现与等效LSTTL类似的高速运行。内部电路由两级组成，包含缓冲输出，具备高抗噪能力和稳定的输出
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC7S32F
- 商品编号
- C6943
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 通道数 | 2 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 2.6mA | |
| 拉电流(IOH) | 2.6mA | |
| 输入高电平(VIH) | 1.5V；4.2V；3.15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.35V；500mV；1.8V | |
| 输出高电平(VOH) | 5.63V~5.8V；1.9V~2V；4.18V | |
| 输出低电平(VOL) | 330mV；330mV；100mV | |
| 系列 | TC7S系列 | |
| 传播延迟(tpd) | 7ns@5V,15pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 |
