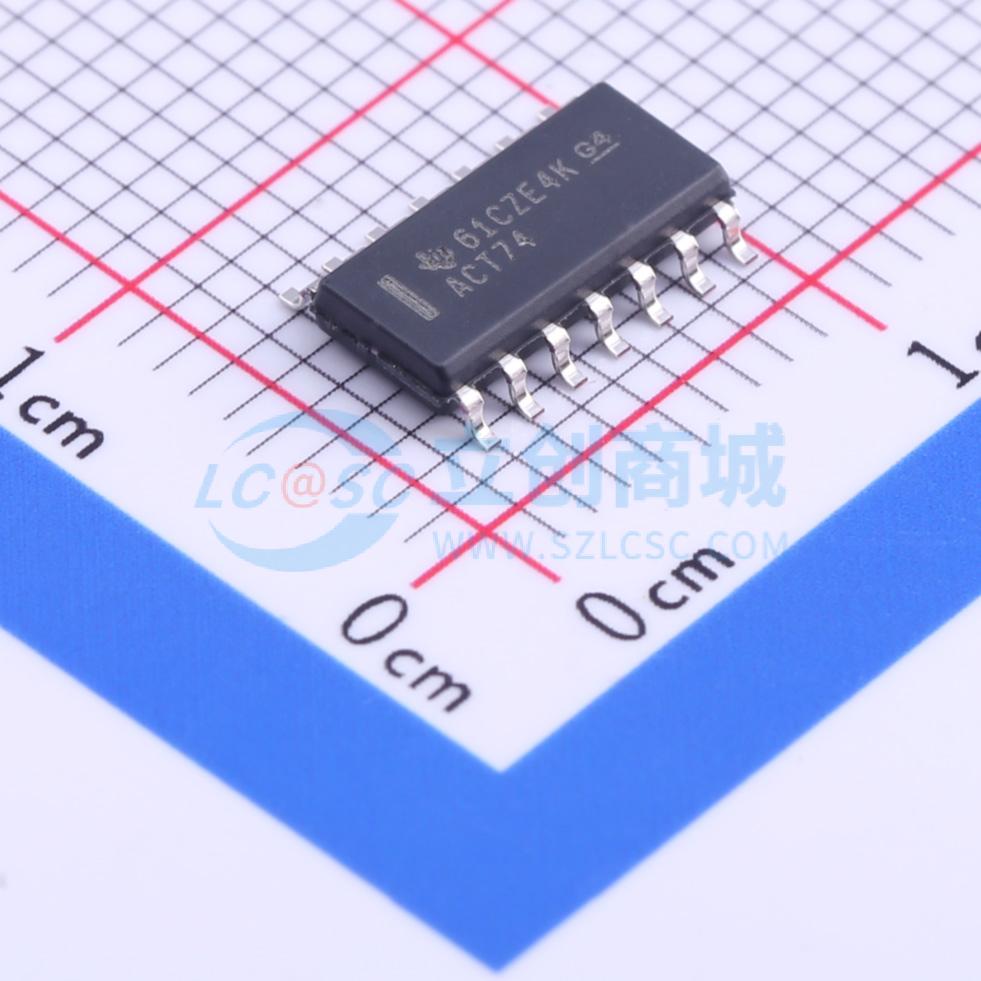

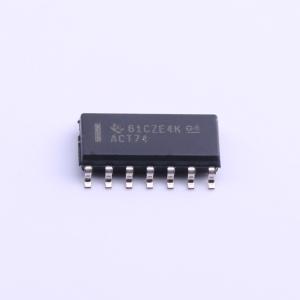

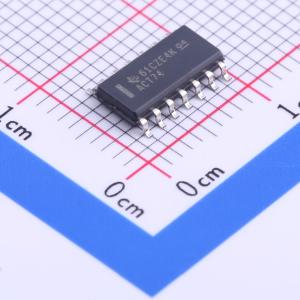

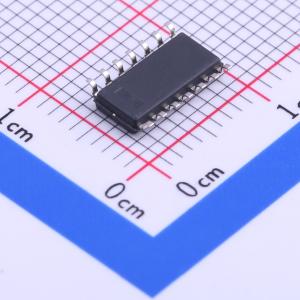

温馨提醒：图片仅供参考，商品以实物为准

SN74ACT74DR

双正沿触发D型触发器，带清零和预置功能，4.5 - 5.5V Vcc工作电压

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74ACT74 具有清零和预设功能的双通道上升沿触发 D 类触发器
品牌名称: TI(德州仪器)
商品型号: SN74ACT74DR
商品编号: C6933
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.264克(g)

商品参数

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	4.5V~5.5V
	时钟频率(fc)	210MHz
	功能	置位和复位
	元件数	2
	每个元件位数	1
	输出类型	互补式
	传播延迟(tpd)	7.5ns@5V,50pF

商品概述

ACT74是双路正边沿触发D型触发器。预置端或清零端输入低电平时，无论其他输入电平如何，都可对输出进行置位或复位。当预置端和清零端处于非活动高电平时，满足建立时间要求的数据端输入数据会在时钟脉冲的上升沿传输到输出。时钟触发发生在特定电压电平，不直接取决于时钟脉冲的上升时间，保持时间间隔结束后，数据端的数据变化不会影响输出电平。

商品特性

电源工作电压范围为4.5V~5.5V
输入可承受电压最高达5.5V
5V供电下最大传输延迟tpd为10.5ns
输入与TTL电平兼容
支持多种封装，包括J、W、D、DB、N、NS、PW、FK封装
最大电源电压范围-0.5V~7V
最大输入电压范围-0.5V~VCC+0.5V
最大输出电压范围-0.5V~VCC+0.5V
输入钳位电流范围±20mA
输出钳位电流范围±20mA
连续输出电流范围±50mA
VCC或GND端连续电流范围±200mA
不同封装热阻抗参数：D封装86℃/W，DB封装96℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W
存储温度范围-65℃~150℃
未使用的输入必须接VCC或GND才能保证器件正常工作

	属性	参数值
	系列	74ACT系列
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	静态电流(Iq)	2uA
	输入电容	3pF
	工作温度	-40℃~+85℃
	同步/异步	异步
	建立时间	3.5ns
	保持时间	1ns
