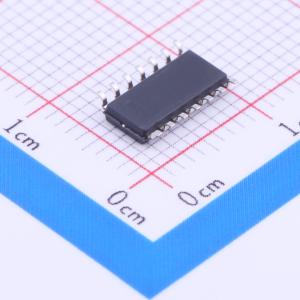

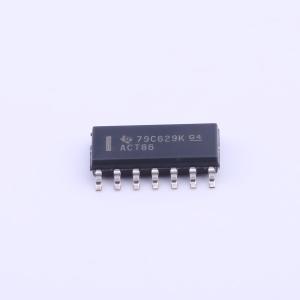

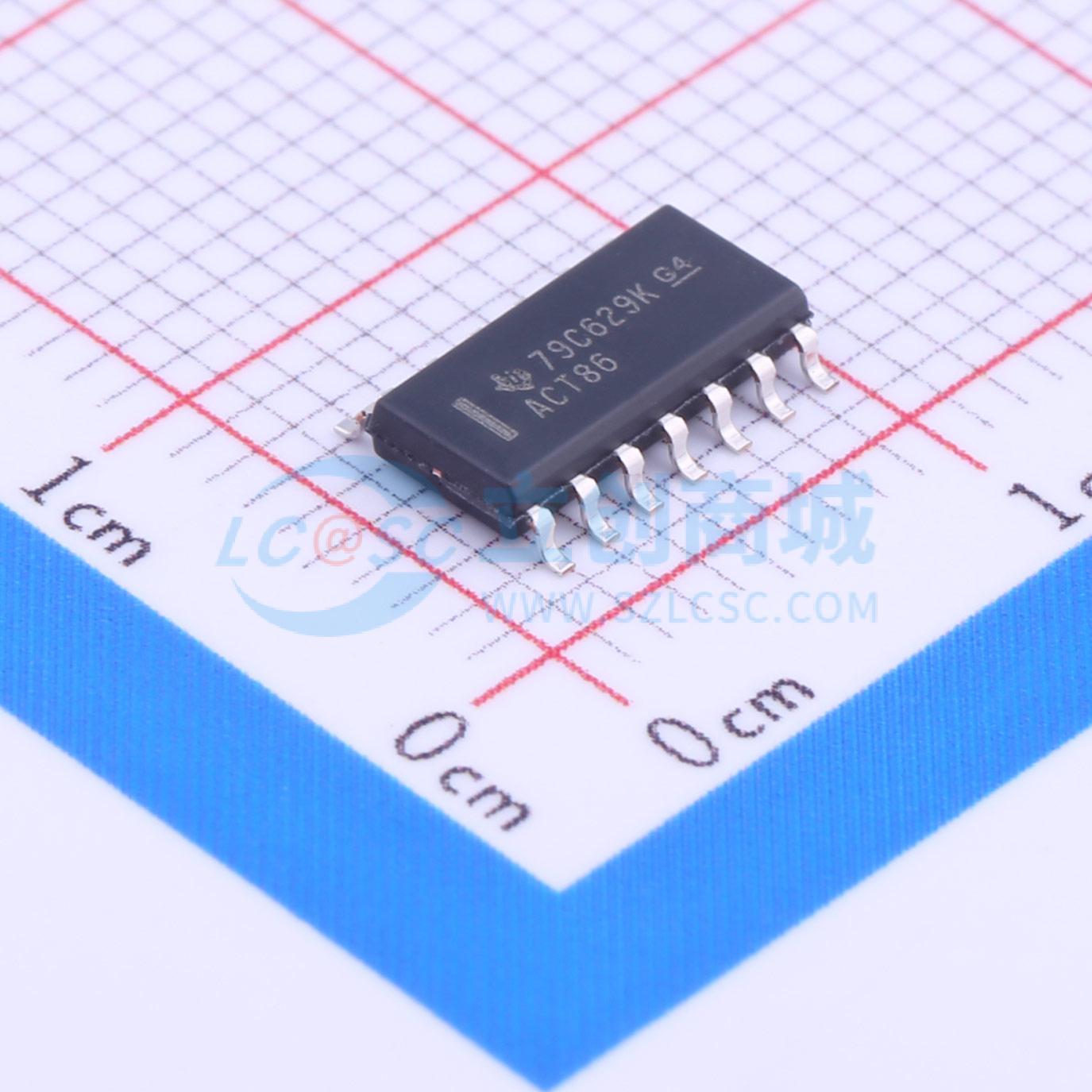

温馨提醒：图片仅供参考，商品以实物为准
SN74ACT86DR
ACT86器件：四通道双输入异或门
- 描述
- SN74ACT86 具有 TTL 兼容型 CMOS 输入的 4 通道、双输入、4.5V 至 5.5V XOR（异或）门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ACT86DR
- 商品编号
- C6934
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 40uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.7V；3.7V | |
| 输出低电平(VOL) | 440mV；500mV | |
| 系列 | 74ACT | |
| 传播延迟(tpd) | 10.5ns@5V | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | - |
商品概述
ACT86器件是四路2输入异或门，采用正逻辑实现布尔函数Y = A ⊕ B 或 Y = A非B + AB非，可实现多种逻辑功能。
商品特性
- 工作电源电压范围为4.5V~5.5V
- 输入可承受最高5.5V电压
- 在5V工作电压下最大传输延迟tpd为10ns
- 输入兼容TTL电压电平
- 电源电压最大值范围为-0.5V~7V
- 输入电压范围为-0.5V~VCC + 0.5V
- 输出电压范围为-0.5V~VCC + 0.5V
- 输入钳位电流范围为±20mA
- 输出钳位电流范围为±20mA
- 连续输出电流范围为±50mA
- VCC或接地端连续电流范围为±200mA
- 不同封装对应不同热阻：D封装86℃/W、DB封装96℃/W、N封装80℃/W、NS封装76℃/W、PW封装113℃/W
- 存储温度范围为-65℃~150℃
- 未使用输入端需接VCC或接地以保证器件正常工作
- 提供多种系列、多种封装可选
- 可作为逻辑恒等单元、偶校验单元、奇校验单元使用
应用领域
- 可作为原码/反码单元实现信号极性转换
- 用于实现奇偶校验逻辑
- 用于各类需要异或逻辑的数字电路设计
