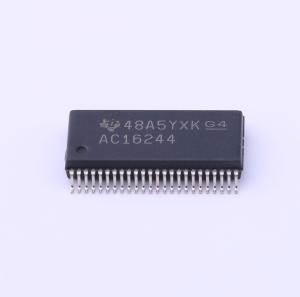

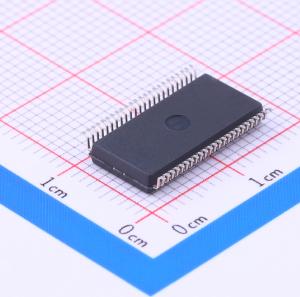

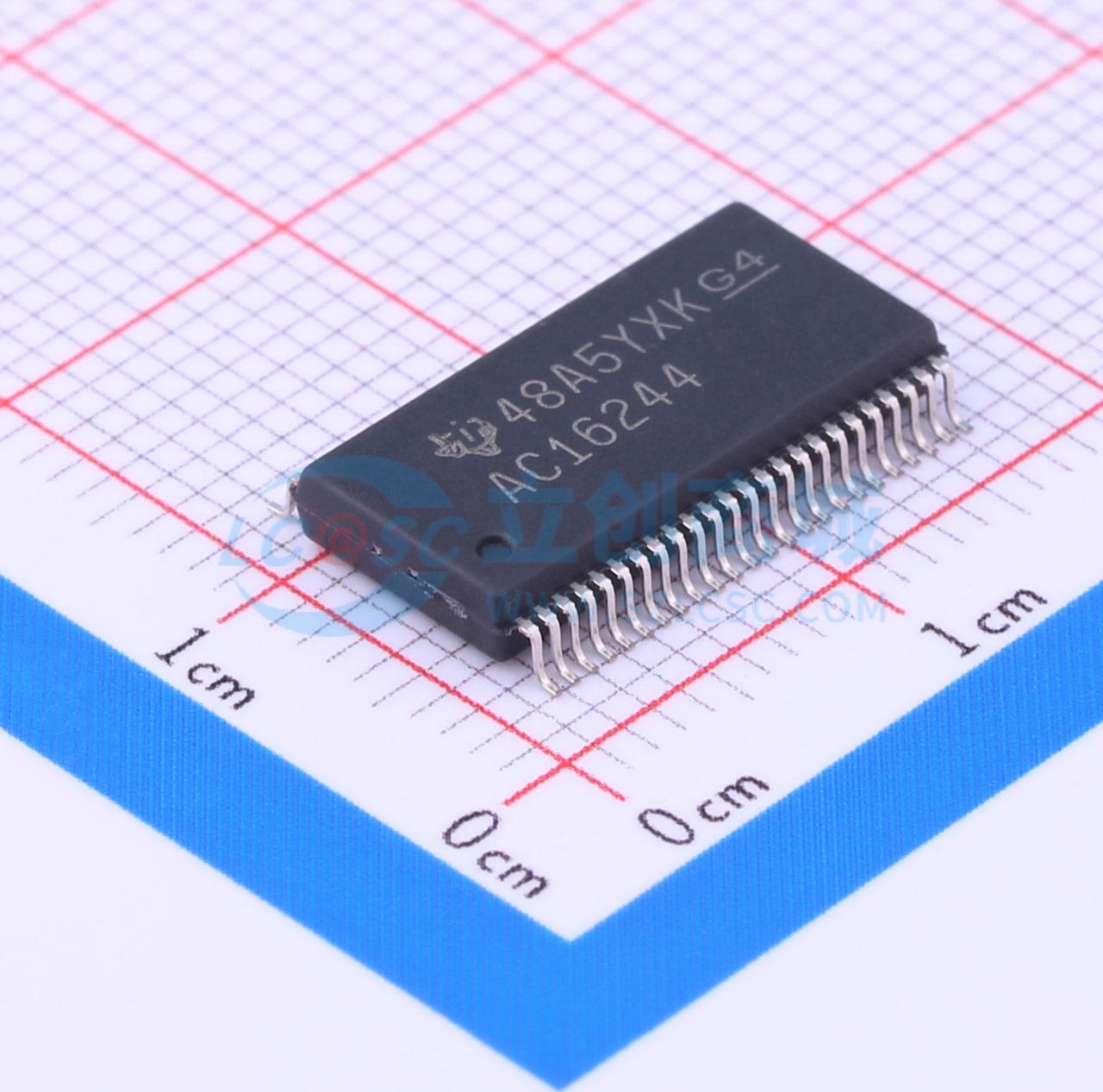

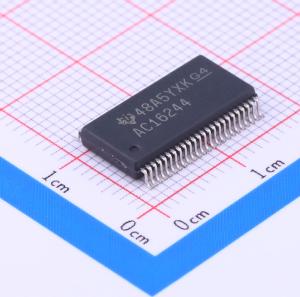

温馨提醒：图片仅供参考，商品以实物为准

74AC16244DLR

描述: 74AC16244 具有三态输出的 16 通道、3V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: 74AC16244DLR
商品编号: C6919
商品封装: SSOP-48-300mil
包装方式: 编带
商品毛重: 0.99克(g)

商品参数

商品概述

AC16244是16位缓冲器/线路驱动器，专门设计用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的收发器的性能和密度。它们可以用作四个4位缓冲器、两个8位缓冲器，或者一个16位缓冲器。这些器件提供同相输出以及对称的低电平有效输出使能（OE）输入。当OE为低电平时，器件将A输入的同相数据传输到Y输出。当OE为高电平时，输出处于高阻态。74AC16244采用TI的收缩小外形封装，在相同的印刷电路板面积上，提供了标准小外形封装两倍的I/O引脚数和功能。54AC16244额定工作温度范围为-55℃ 至 125℃，74AC16244额定工作温度范围为-40℃ 至 85℃。

商品特性

属于Texas Instruments Widebus™系列产品
三态输出可驱动总线线路或缓冲存储器地址寄存器
直流通路架构可优化PCB布局
分布式VCC和GND配置可最小化高速开关噪声
采用EPIC™（Enhanced-Performance Implanted CMOS）1-μm工艺
125℃条件下典型锁存抗扰度为500mA
封装选项包括:采用25-mil中心引脚间距的300-mil收缩小外形（DL）和薄型收缩小外形（DGG）塑料封装，以及采用25-mil中心引脚间距的380-mil细间距陶瓷扁平（WD）封装

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	3V~5.5V
	元件数	4
	每个元件位数	4
	通道类型	-

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	系列	74AC
	工作温度	-40℃~+85℃
	静态电流(Iq)	80uA
	传播延迟(tpd)	-
	功能特性	输出使能
