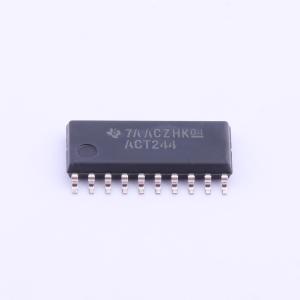

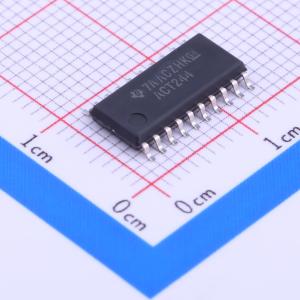

温馨提醒：图片仅供参考，商品以实物为准

SN74ACT244NSR

带三态输出的八进制缓冲器/驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74ACT244 具有 TTL 兼容型 CMOS 输入和三态输出的 8 通道、4.5V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74ACT244NSR
商品编号: C6929
商品封装: SOIC-20-208mil
包装方式: 编带
商品毛重: 0.491克(g)

商品参数

商品概述

本产品为八进制缓冲器/驱动器，内部架构为两个带独立输出使能输入的4位缓冲器/驱动器；输出使能为低电平时，将输入的同相数据传输到输出端；输出使能为高电平时，输出处于高阻抗状态；可提升相关驱动传输模块的性能与密度。产品包含SN54ACT244、SN74ACT244两个系列，SN54ACT244支持J、W、FK封装，SN74ACT244支持DB、DW、N、NS、PW封装。

商品特性

电源工作电压范围：4.5V~5.5V
输入可承受电压最高可达5.5V
在5V电源下最大传输延迟为9.5ns
输入与TTL电平兼容
最大电源电压范围：-0.5V~7V
最大输入电压范围：-0.5V~VCC+0.5V
最大输出电压范围：-0.5V~VCC+0.5V
输入钳位电流范围：±20mA
输出钳位电流范围：±20mA
连续输出电流范围：±50mA
电源或地的连续电流范围：±200mA
各封装热阻抗：DB封装70℃/W，DW封装58℃/W，N封装69℃/W，NS封装60℃/W，PW封装83℃/W
存储温度范围：-65℃~150℃
上电或断电阶段，需将输出使能通过上拉电阻连接VCC，确保输出保持高阻态，上拉电阻最小值由驱动器灌电流能力决定
所有未使用输入必须接VCC或地，保证器件正常工作
可提供符合无铅环保要求的产品，铅含量不超过0.1重量占比

应用领域

三态存储器地址驱动器
时钟驱动器
面向总线的接收器
面向总线的发射器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	2
	每个元件位数	4
	通道类型	单向

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	系列	74ACT
	工作温度	-40℃~+85℃
	静态电流(Iq)	80uA
	传播延迟(tpd)	9.5ns@5V,50pF
	功能特性	输出使能
