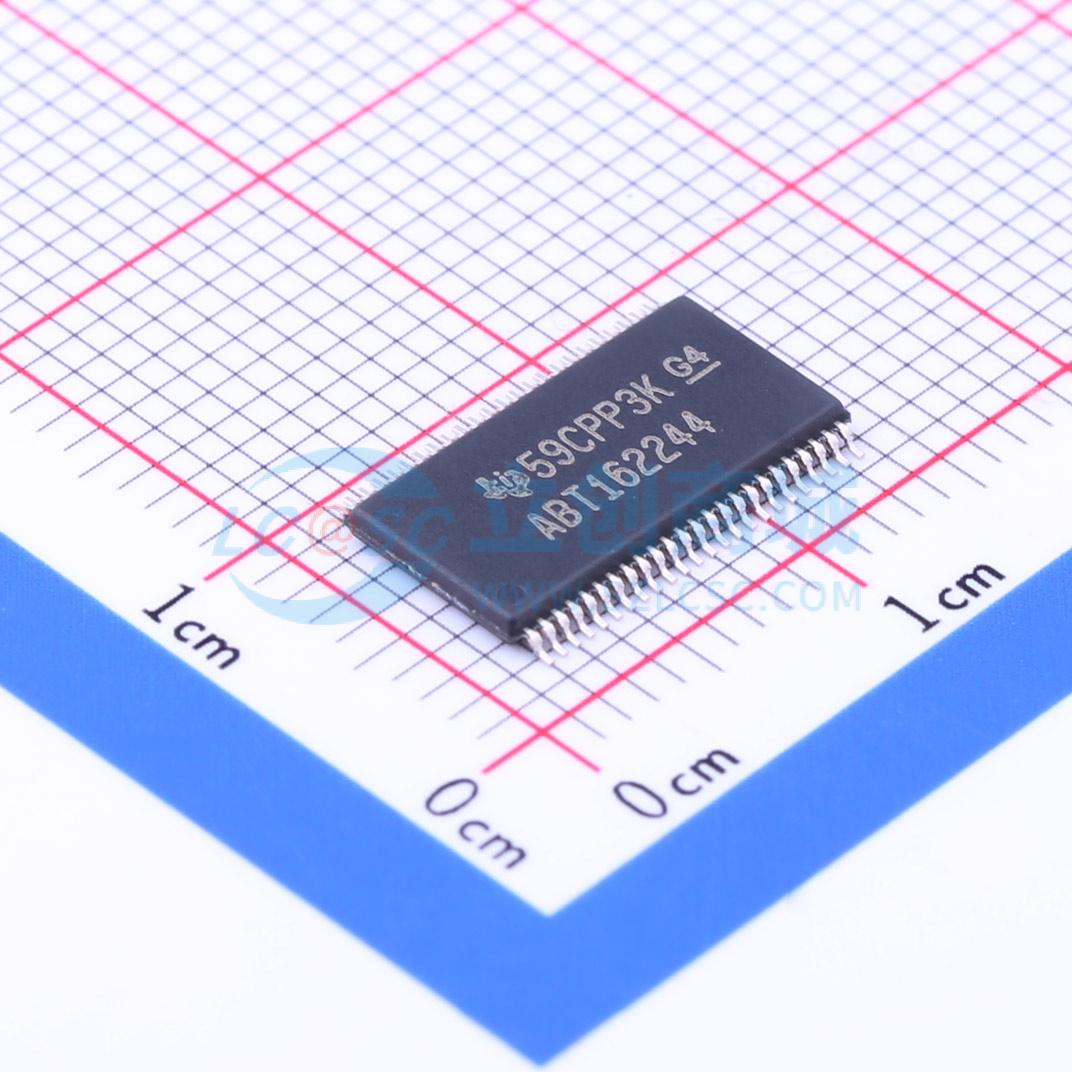

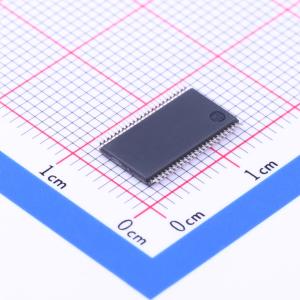

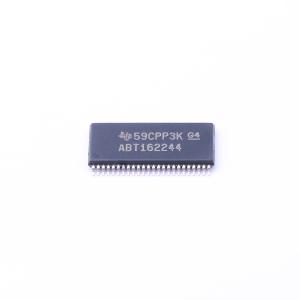

SN74ABT162244DGGR

带三态输出的16位缓冲器/驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74ABT162244 具有 TTL 兼容型 CMOS 输入和三态输出的 16 通道、4.5V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74ABT162244DGGR
商品编号: C6915
商品封装: TSSOP-48-6.1mm
包装方式: 编带
商品毛重: 0.427克(g)

商品参数

商品概述

ABT162244器件是16位缓冲器和线路驱动器，专门设计用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的收发器的性能和密度。该器件可配置为四个4位缓冲器、两个8位缓冲器或一个16位缓冲器，提供同相输出和对称的低电平有效输出使能输入，包含SN54ABT162244、SN74ABT162244不同型号，对应WD、DGG、DGV、DL多种封装。输出设计可提供或吸收最高12mA电流，内置等效25Ω串联电阻以减小过冲和下冲；为确保上电或掉电过程中输出保持高阻态，输出使能端需通过上拉电阻接VCC，上拉电阻的最小阻值由驱动器的灌流能力决定；所有未使用的输入必须接VCC或GND，才能保证器件正常工作。

商品特性

输出端口内置等效25Ω串联电阻，无需外接电阻
在VCC=5V、TA=25℃条件下，典型输出接地反弹电压小于1V
上电和掉电过程中输出保持高阻态
Ioff电路和上电三态功能支持热插入操作
Ioff电路可在器件掉电时禁用输出，防止破坏性电流回流
上电三态电路可在上电、掉电过程中将输出置于高阻态，避免驱动器冲突
分布式VCC和接地引脚可降低高速开关噪声
直通架构优化PCB布局
闩锁性能超过500mA，符合JESD-17标准
最大电源电压范围为-0.5V~7V
最大输入电压范围为-0.5V~7V
高电平或掉电状态下，输出承受电压的最大范围为-0.5V~5.5V
低电平状态下，任意输出的灌入电流最大值为30mA
存储温度范围为-65℃~150℃
不同封装对应不同热阻抗：DGG封装70℃/W，DGV封装58℃/W，DL封装63℃/W

应用领域

存储器地址驱动
时钟驱动
面向总线的接收、发射应用
热插入场景应用

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	施密特触发器
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	4
	每个元件位数	4
	通道类型	单向

	属性	参数值
	灌电流(IOL)	12mA
	拉电流(IOH)	12mA
	系列	74ABT
	工作温度	-40℃~+85℃
	静态电流(Iq)	2mA
	传播延迟(tpd)	2.5ns@5V,50pF
	功能特性	热插拔支持；掉电隔离；输出使能
