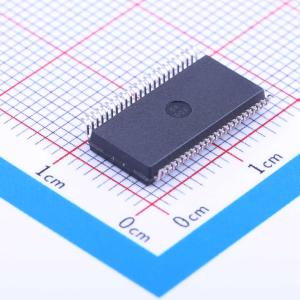

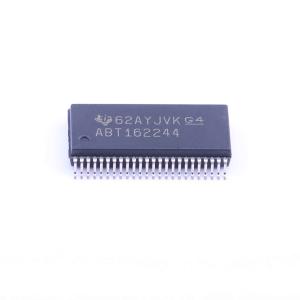

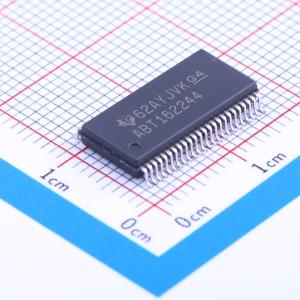

温馨提醒：图片仅供参考，商品以实物为准

SN74ABT162244DLRG4

16位缓冲器/驱动器，带三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: SN74ABT162244DLRG4
商品编号: C6916
商品封装: SSOP-48-300mil
包装方式: 编带
商品毛重: 0.99克(g)

商品参数

商品概述

ABT162244器件是16位缓冲器和线路驱动器，专门设计用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的收发器的性能和密度。这些器件可以用作四个4位缓冲器、两个8位缓冲器，或者一个16位缓冲器。这些器件提供同相输出和对称的低电平有效输出使能（OE）输入。输出设计为可拉电流或者灌电流最高达12mA，包含等效25Ω串联电阻以减少过冲和下冲。为了确保上电或掉电期间的高阻态，OE应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌电流能力决定。这些器件使用Ioff和上电三态针对热插入应用进行了完整规范。Ioff电路禁用输出，防止器件掉电时产生损坏性的回流。上电三态电路在上电和掉电期间将输出置于高阻态，防止驱动器冲突。

商品特性

属于德州仪器Widebus™家族产品
输出端口带有等效25Ω串联电阻，无需外接电阻
在VCC = 5 V、TA = 25℃条件下，典型输出接地反弹（VOLP）小于1 V
上电和掉电期间保持高阻抗状态
Ioff和上电三态支持热插入
分布式VCC和GND引脚可最大程度降低高速开关噪声
直通架构优化PCB布局
锁存性能超过500mA，符合JESD-17标准

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	4
	每个元件位数	16
	通道类型	单向

	属性	参数值
	灌电流(IOL)	12mA
	拉电流(IOH)	12mA
	系列	ABT
	工作温度	-40℃~+85℃
	静态电流(Iq)	2mA
	功能特性	热插拔支持；掉电隔离；输出使能
