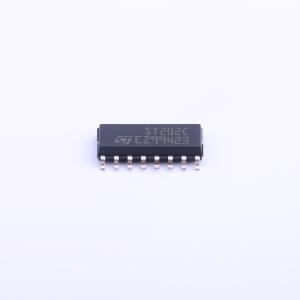

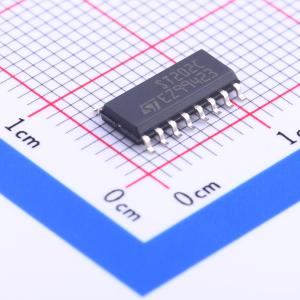

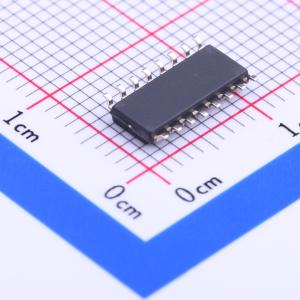

ST202CDR
5V供电多通道RS-232驱动器和接收器
- 描述
- ST202是一款符合EIA/TIA-232和V.28通信标准的2驱动器2接收器设备，特别适用于±12V不可用的应用。它使用单个5V电源和四个外部电容（0.1 μF）。典型应用包括便携式计算机、低功耗调制解调器、接口转换和电池供电的RS-232网络。
- 品牌名称
- ST(意法半导体)
- 商品型号
- ST202CDR
- 商品编号
- C6867
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.284克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 400Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 有无电荷泵 | 有 | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 4mA |
商品概述
ST202是一款双驱动器、双接收器器件，遵循±12 V TIA - 232和V.28通信标准。它特别适用于没有±12 V电源的应用场景。ST202采用单一5 V电源供电，仅需四个外部电容（0.1 µF）。
商品特性
- 电源电压范围：4.5至5.5 V
- 无负载电源电流（典型值）：1.5
- 发射器输出电压摆幅（典型值）：1
- 传输压摆率（典型值）
- 接收器传播延迟（±30）
- 接收器输入电压范围
- 85 ℃时的数据速率（典型值）：4
- 工作温度范围：-40至85 ℃
