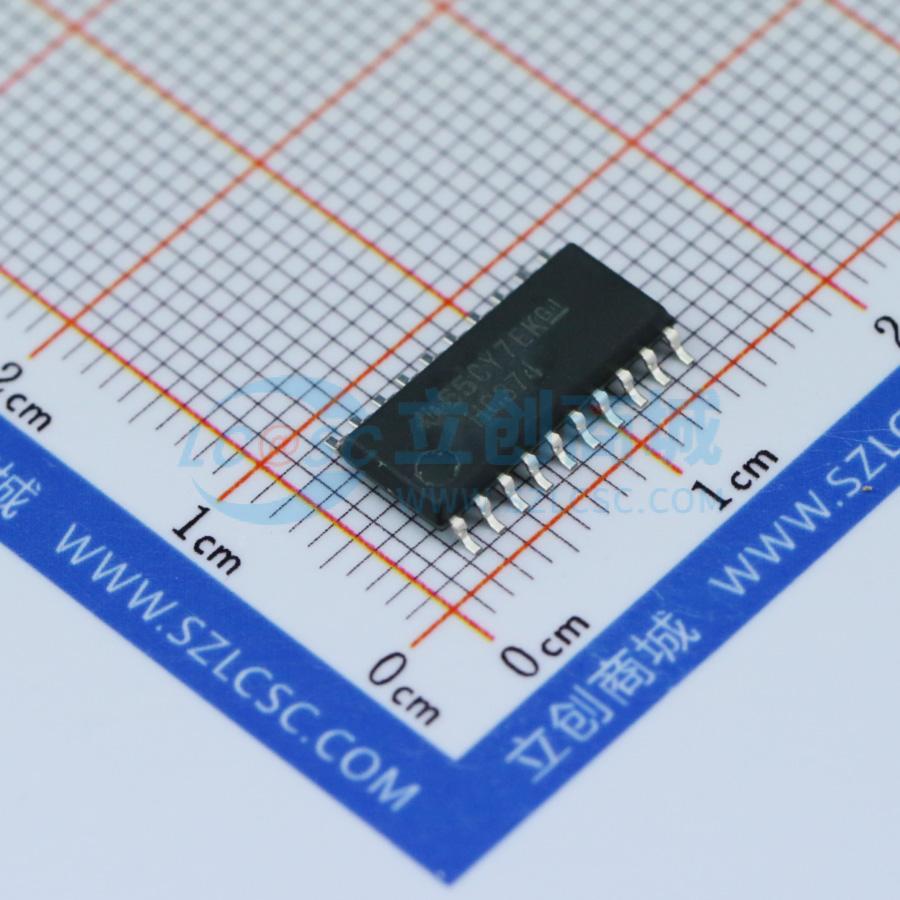

SN74HC374NSR实物图
  • SN74HC374NSR商品缩略图
  • SN74HC374NSR商品缩略图
  • 引脚图

温馨提醒:图片仅供参考,商品以实物为准

SN74HC374NSR

带三态输出的八通道边沿触发D型触发器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74HC374 具有三态输出的八路边沿 D 类触发器
品牌名称
TI(德州仪器)
商品型号
SN74HC374NSR
商品编号
C6846
商品封装
SOIC-20-208mil​
包装方式
编带
商品毛重
0.491克(g)

商品参数

属性参数值
商品目录触发器
类型D-型
触发沿上升沿
工作电压2V~6V
时钟频率(fc)70MHz
功能-
元件数1
每个元件位数8
输出类型三态
传播延迟(tpd)31ns@6V,50pF
属性参数值
系列74HC系列
灌电流(IOL)7.8mA
拉电流(IOH)7.8mA
静态电流(Iq)8uA
输入电容3pF
工作温度-40℃~+85℃
同步/异步-
建立时间21ns
保持时间5ns

商品概述

该器件是8位触发器,带有三态输出,专门设计用于驱动高容性或相对低阻抗负载,属于边沿触发D型触发器。在时钟输入的正跳变沿,Q输出会被设置为数据输入端建立的逻辑电平。输出使能输入可将八个输出置于正常逻辑电平(高电平或低电平)或高阻态;处于高阻态时,输出不会对总线线路造成明显负载或驱动,高阻态和增强的驱动能力可实现无需接口或上拉元件即可驱动总线线路。输出使能不能影响触发器的内部操作,输出处于高阻态时,仍然可以保留旧数据或输入新数据。为确保上下电过程中保持高阻态,输出使能端应通过上拉电阻接VCC,电阻的最小值由驱动器的灌电流能力决定。器件所有未使用的输入必须接VCC或GND,以保证器件正常工作,提供SN54HC374、SN74HC374两种型号,有多种封装可选。

商品特性

  • 工作电压范围为2V~6V
  • 大电流三态输出,最高可驱动15个LSTTL负载
  • 单个封装内集成8个D型触发器
  • 支持全并行访问加载
  • 低功耗,最大静态电流Icc为80μA
  • 典型传输延迟tpd为14ns
  • 5V电压下输出驱动能力为±6mA
  • 最大输入电流为1μA
  • 最大电源电压范围为-0.5V~7V
  • 输入钳位电流为±20mA,输出钳位电流为±20mA
  • 连续输出电流为±35mA,通过VCC或GND的连续电流为±70mA
  • 不同封装热阻抗分别为:DB封装70℃/W,DW封装58℃/W,N封装69℃/W,NS封装60℃/W,PW封装83℃/W
  • 储存温度范围为-65℃~150℃

应用领域

  • 实现缓冲寄存器
  • 实现I/O端口
  • 实现双向总线驱动器
  • 实现工作寄存器
