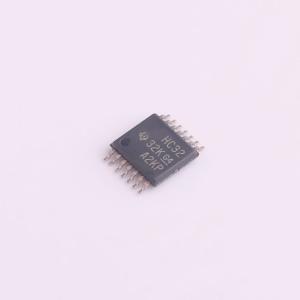

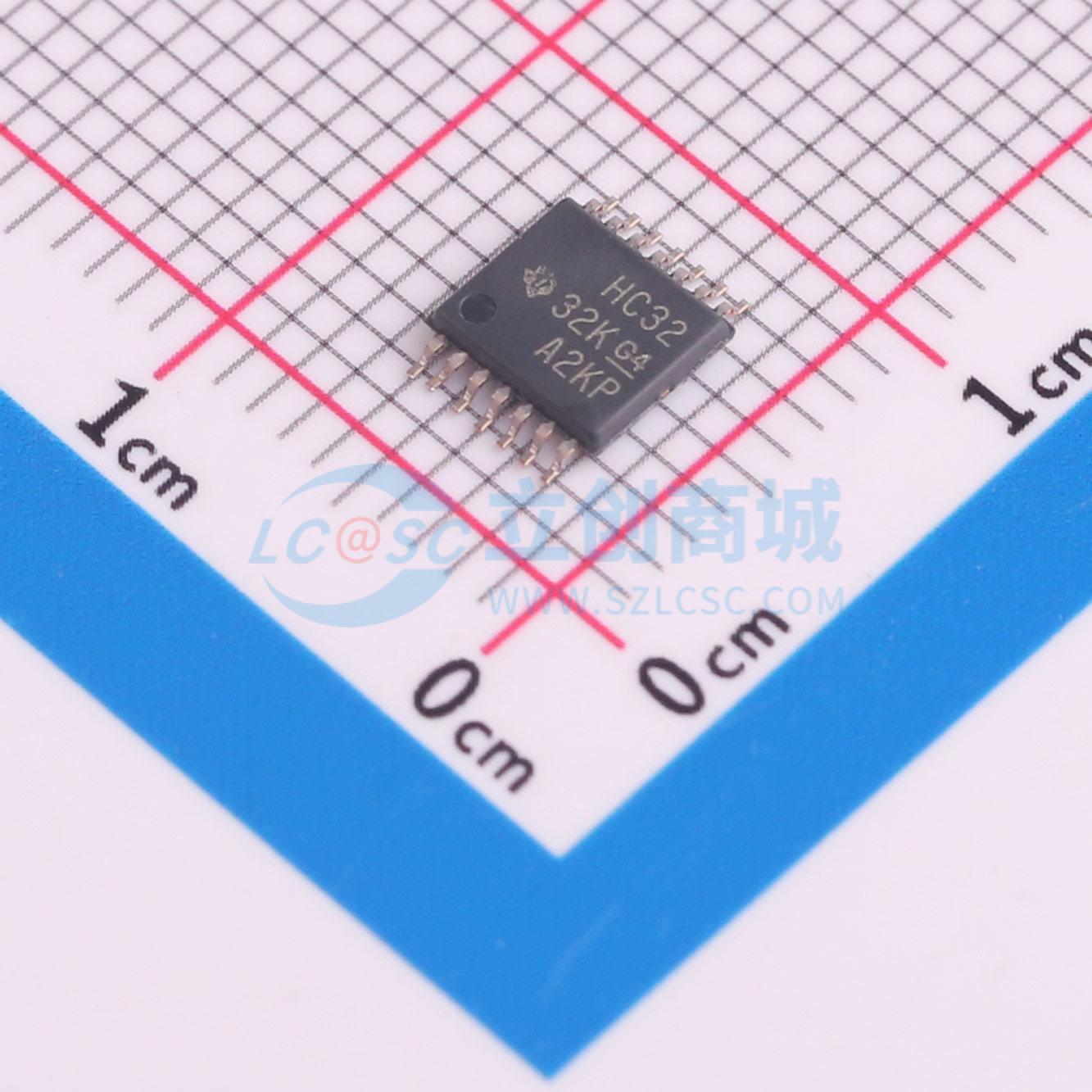

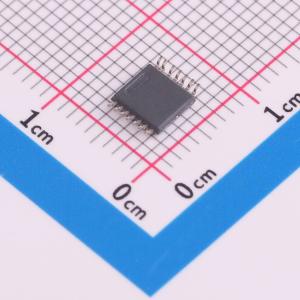

SN74HC32PWR
四路二输入正或门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74HC32 4 通道 2 输入 2V 至 6V 5.2 mA 驱动强度或门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC32PWR
- 商品编号
- C6840
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 4.4V~4.499V；3.84V；1.9V~1.998V；5.9V~5.999V；5.34V | |
| 输出低电平(VOL) | 100mV；100mV；100mV；330mV；330mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 17ns@6V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 |
