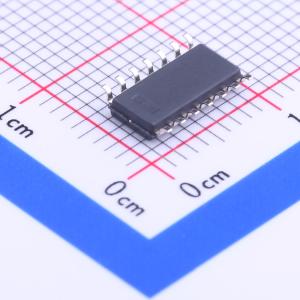

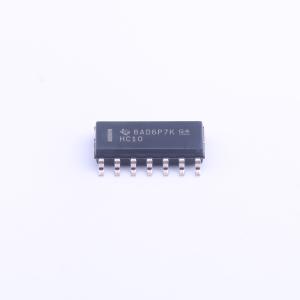

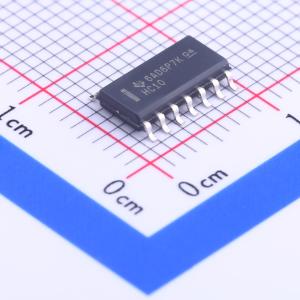

SN74HC10DR实物图
  • SN74HC10DR商品缩略图
  • SN74HC10DR商品缩略图
  • SN74HC10DR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74HC10DR

三个三输入正与非门

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74HC10 3 通道、3 输入、2V 至 6V 5.2 mA 驱动强度 NAND 门
品牌名称
TI(德州仪器)
商品型号
SN74HC10DR
商品编号
C6816
商品封装
SOIC-14​
包装方式
编带
商品毛重
0.264克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型与非门
门电路数量3
工作电压2V~6V
静态电流(Iq)2uA
灌电流(IOL)5.2mA
拉电流(IOH)5.2mA
输入高电平(VIH)1.5V~4.2V
属性参数值
输入低电平(VIL)500mV~1.8V
输出高电平(VOH)5.9V;1.9V;4.4V
输出低电平(VOL)100mV;330mV;260mV
系列74HC系列
传播延迟(tpd)16ns@6V,50pF
工作温度-40℃~+85℃
每门输入数量3
功能特性-

商品概述

HC10器件包含三个独立的3输入与非门,采用正逻辑,可实现布尔功能Y = 非(A·B·C),也可表示为Y = 非A + 非B + 非C,提供SN54HC10、SN74HC10多种封装类型。

商品特性

  • 工作电压范围为2V~6V,范围宽
  • 输出最高可驱动10个LSTTL负载
  • 功耗低,电源电流Icc最大为20μA
  • 典型传输延迟tpd为9ns
  • 5V工作电压下输出驱动电流为±4mA
  • 最大输入电流为1μA
  • 标识为NC的引脚无内部连接
  • 最大额定参数:电源电压范围-0.5V~7V,输入钳位电流±20mA,输出钳位电流±20mA,连续输出电流±25mA,通过VCC或GND的连续电流±50mA,存储温度范围-65℃~150℃
  • 不同封装热阻抗参数:D封装86℃/W,DB封装96℃/W,N封装80℃/W,NS封装76℃/W,PW封装113℃/W
  • 所有未使用的输入必须接VCC或GND,才能保证器件正常工作
  • 超过最大额定值可能造成器件永久性损坏,该数值仅为应力额定值,不代表器件可在超出推荐工作条件的情况下正常运行,长期暴露在最大额定条件下可能影响器件可靠性
