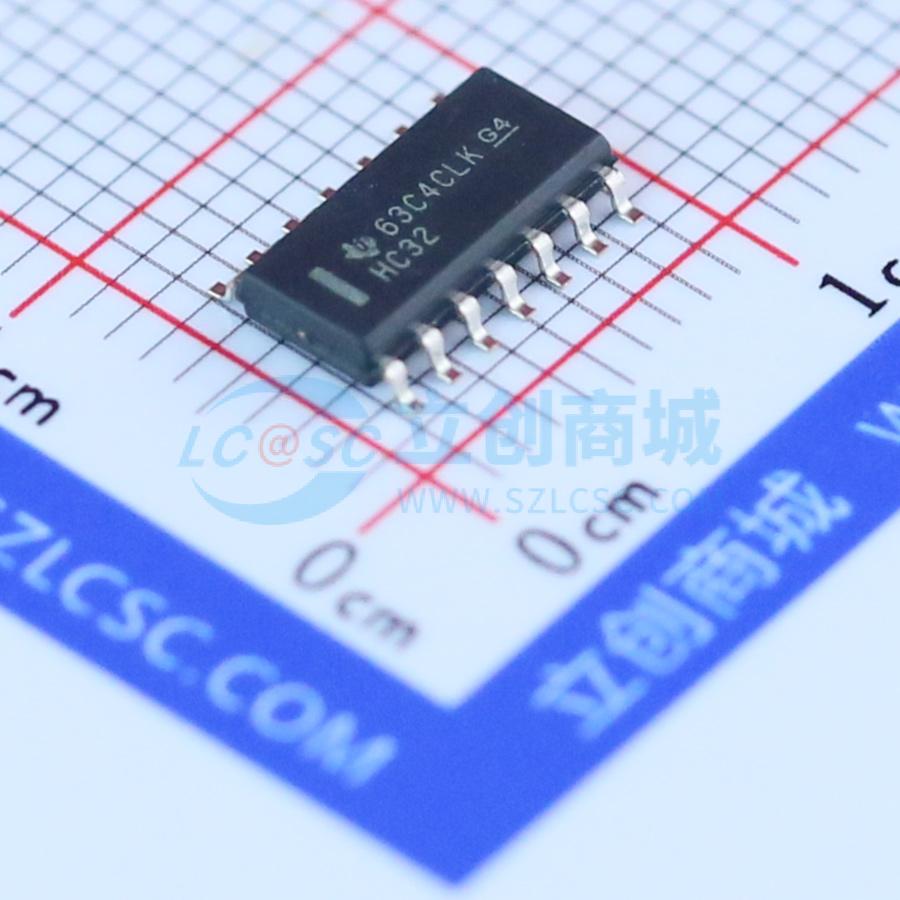

SN74HC32DR
四路二输入正或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC32 4 通道 2 输入 2V 至 6V 5.2 mA 驱动强度或门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC32DR
- 商品编号
- C6838
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 5.9V；1.9V；4.4V | |
| 输出低电平(VOL) | 100mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 17ns@6V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
HC32器件包含四个独立的2输入或门，采用正逻辑，可实现布尔函数Y = A非与B非 或 Y = A加B，提供SN54HC32、SN74HC32两种系列产品，支持多种封装类型，NC标识表示无内部连接。
商品特性
- 宽工作电压范围2V~6V
- 输出最多可驱动10个LSTTL负载
- 低功耗，电源电流Icc最大为20μA
- 典型传输延迟tpd为8ns
- 5V电压下输出驱动电流为±4mA
- 输入电流最大为1μA
- 最大额定值：电源电压范围-0.5V~7V，输入钳位电流±20mA，输出钳位电流±20mA，连续输出电流±25mA，VCC或GND的连续电流±50mA，存储温度范围-65℃~150℃
- 不同封装热阻抗参数：D封装86℃/W，DB封装96℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W
- 所有未使用的输入必须接VCC或GND，才可保证器件正常工作
