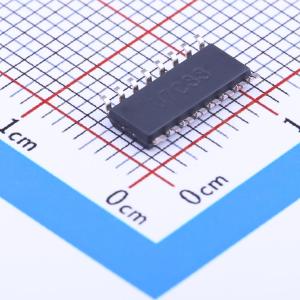

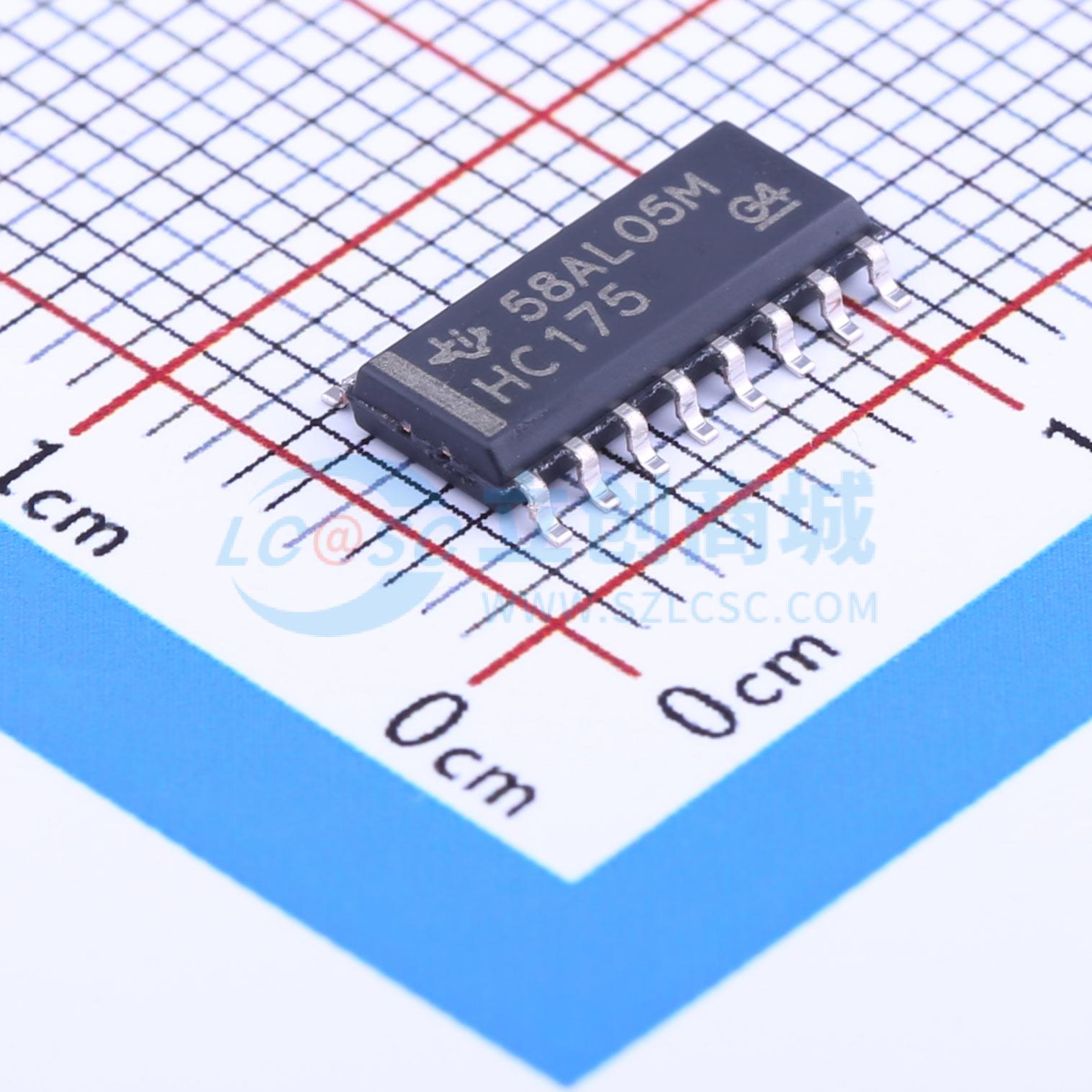

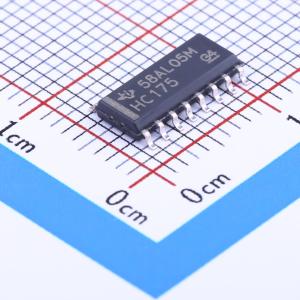

SN74HC175DR
SN74HC175DR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC175 具有清零功能的四通道 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC175DR
- 商品编号
- C6829
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.296克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 60MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 4 | |
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 26ns@6V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC系列 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 静态电流(Iq) | 8uA | |
| 输入电容 | 3pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 21ns | |
| 保持时间 | 0ns |
商品概述
本器件是上升沿触发的D型触发器，带有直接清零（CLR）输入。HC175器件的每个触发器都带有互补输出。当D输入端满足建立时间要求的信息，会在时钟（CLK）脉冲的上升沿传输到输出端。时钟触发发生在特定电压电平，不直接取决于CLK上升沿的跳变时间。当CLK处于高电平或低电平时，D输入不会对输出产生影响。
商品特性
- 工作电压范围为 2 V 至 6 V
- 输出最多可驱动10个LSTTL负载
- 低功耗，最大Icc为80μA
- 包含四个触发器，带有双路输出
- 典型传输延迟tpd为13 ns
- 在5V条件下输出驱动电流为±4 mA
- 最大输入电流为1μA
应用领域
- 缓冲/存储寄存器
- 移位寄存器
- 模式发生器
