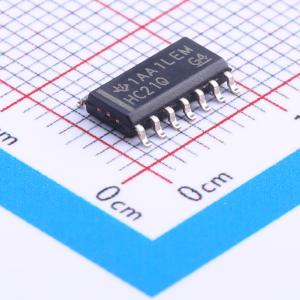

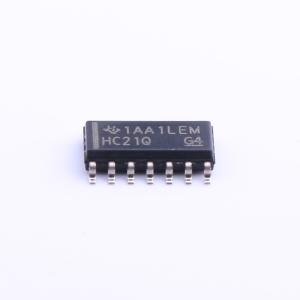

温馨提醒：图片仅供参考，商品以实物为准
SN74HC21QDRQ1
双路四输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC21-Q1 汽车类 2 通道 4 输入 2V 至 6V 5.2mA 驱动强度与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC21QDRQ1
- 商品编号
- C6831
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 2 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 5.9V；1.9V；4.4V | |
| 输出低电平(VOL) | 100mV；400mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 19ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 4 | |
| 功能特性 | - |
商品概述
该器件包含两个独立的4输入与门，在正逻辑下执行布尔功能Y = A × B × C × D 或者 Y = (A + 非B + 非C + 非D)的非，提供D封装和PW封装两种类型。
商品特性
- 符合汽车应用要求
- 工作电压范围为2V~6V，范围宽
- 输出最多可驱动10个LSTTL负载
- 功耗低，最大电源电流Icc为20μA
- 典型传输延迟tpd为11ns
- 5V电压下输出驱动电流为±4mA
- 最大输入电流为1μA
- 最大电源电压范围为-0.5V~7V
- 输入钳位电流范围为±20mA
- 输出钳位电流范围为±20mA
- 连续输出电流范围为±25mA
- VCC或GND的连续电流范围为±50mA
- D封装热阻抗为86℃/W，PW封装热阻抗为113℃/W
- 存储温度范围为-65℃~150℃
- 器件所有未使用的输入必须连接至VCC或GND，才能保证正常工作
应用领域
- 汽车相关电子应用
