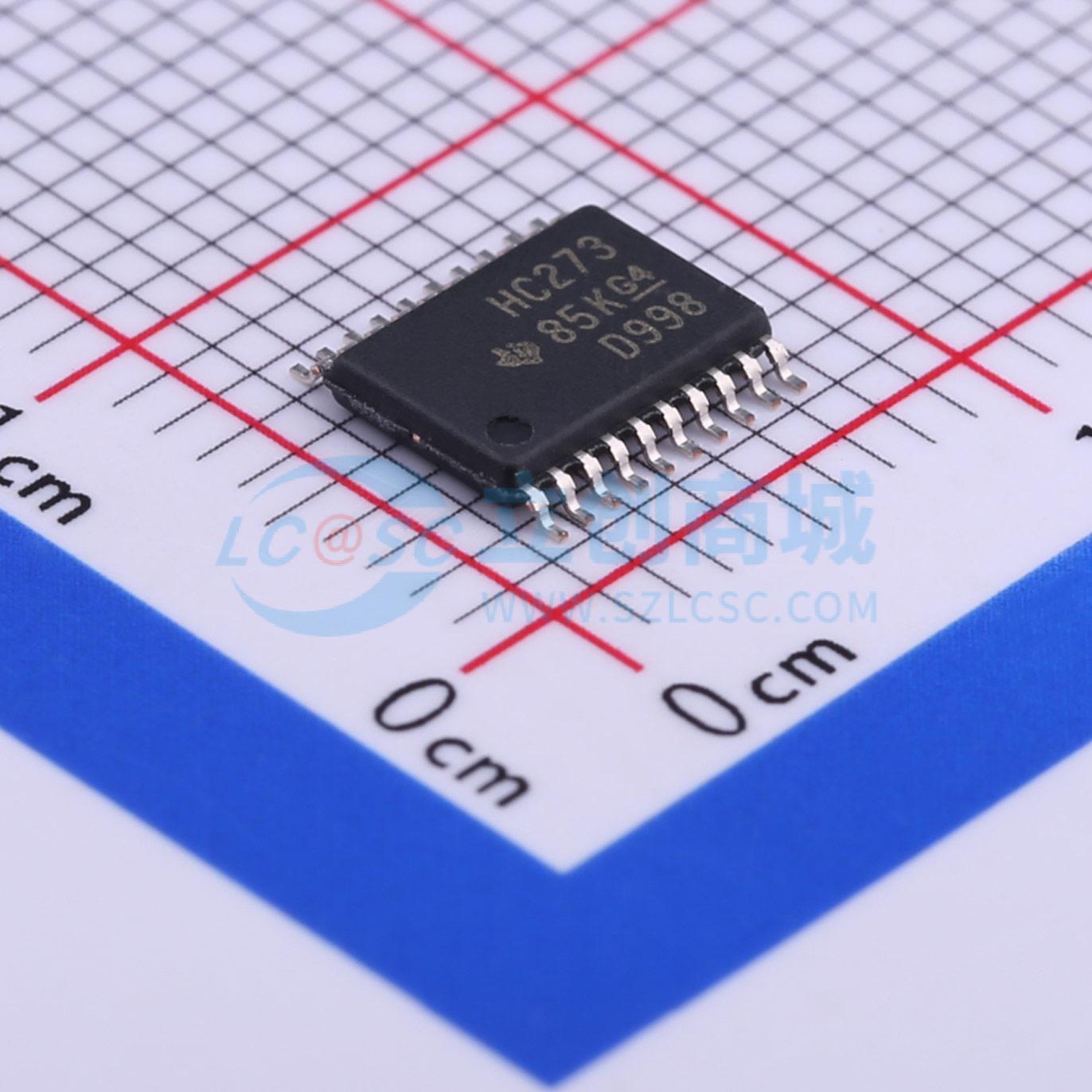

温馨提醒：图片仅供参考，商品以实物为准
SN74HC273PWR
八路D类触发器 具有清零功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC273 具有清零功能的八路 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC273PWR
- 商品编号
- C6837
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 60MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | - | |
| 传播延迟(tpd) | 27ns@6V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC系列 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 静态电流(Iq) | 8uA | |
| 输入电容 | 3pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 25ns | |
| 保持时间 | 0ns |
商品概述
该器件是正边沿触发的D型触发器，带有直接清零CLR输入，满足建立时间要求的数据输入端信息会在时钟CLK脉冲的正沿传输到Q输出端；时钟触发发生在特定电压电平，与正脉冲的跳变时间无直接关联，当时钟处于高电平或低电平时，数据输入端的变化不会影响输出。对应多种型号封装规格，分别为SN54HC273的J封装、W封装、FK封装，SN74HC273的DB封装、DW封装、N封装、NS封装、PW封装。
商品特性
- 宽工作电压范围为2V~6V
- 输出最多可驱动10个LSTTL负载
- 低功耗，最大电源电流Icc为80μA
- 典型传输延迟tpd为12ns
- 5V电压下输出驱动电流为±4mA
- 最大输入电流为1μA
- 包含8个带单端输出的触发器
- 带有直接清零输入
- 每个触发器配有独立数据输入
- 最大电源电压范围为-0.5V~7V
- 输入钳位电流为±20mA
- 输出钳位电流为±20mA
- 连续输出电流为±25mA
- 流经VCC或GND的连续电流为±50mA
- DB封装热阻为70℃/W，DW封装热阻为58℃/W，N封装热阻为69℃/W，NS封装热阻为60℃/W，PW封装热阻为83℃/W
- 存储温度范围为-65℃~150℃
- 所有未使用输入必须连接至VCC或GND以保证器件正常工作
应用领域
- 缓冲/存储寄存器
- 移位寄存器
- 图案发生器
