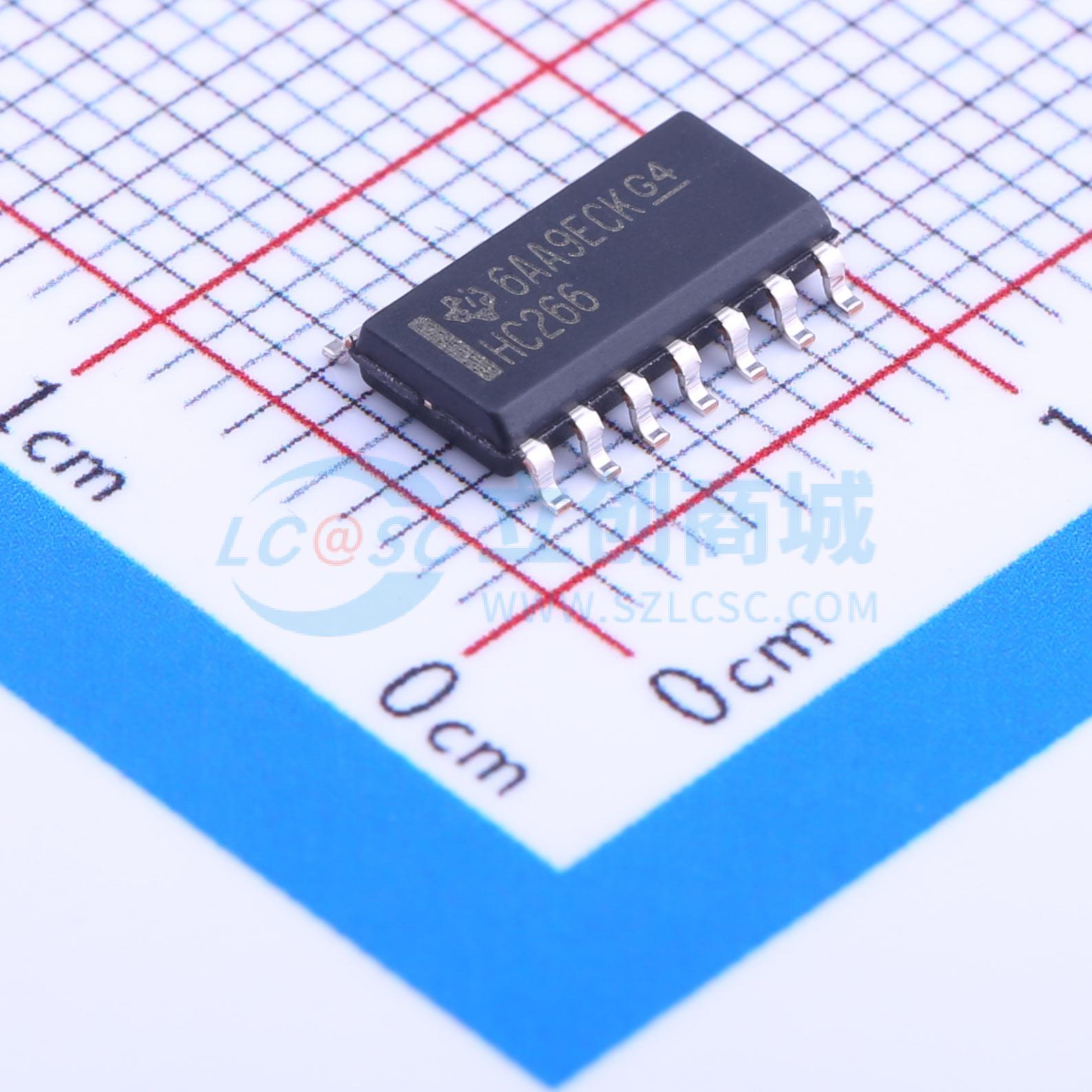

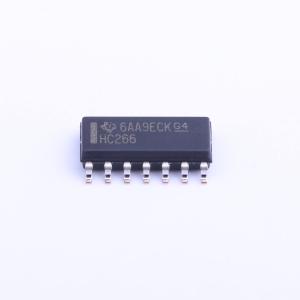

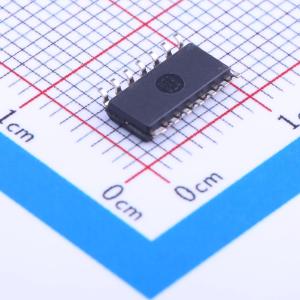

SN74HC266DR
四组2输入、集电极开路输出异或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC266 4 通道、2 输入、2V 至 6V 5.2 mA 驱动强度 XNOR（异或非）门，具有开漏输出
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC266DR
- 商品编号
- C6836
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 同或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 1.5V~4.2V | |
| 输入低电平(VIL) | 500mV~1.8V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 330mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 23ns@6V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | - | |
| 输出类型 | 开漏 |
商品概述
HC266器件包含四个独立的2输入异或非门，具备开路漏极输出，在正逻辑下可实现布尔功能 Y = 非(A⊗B) 或 Y = 非(AB) + AB，提供多种封装规格，部分引脚无内部连接
商品特性
- 工作电压范围为2V~6V
- 大电流反相输出，最高可驱动10个LSTTL负载
- 低功耗，电源电流Icc最大为20μA
- 典型传播延迟tpd为10ns
- 5V工作电压下输出驱动电流为±4mA
- 最大输入电流为1μA
- 电源电压最大范围为-0.5V~7V
- 输入钳位电流最大为±20mA
- 输出钳位电流最大为±20mA
- 连续输出电流最大为±25mA
- VCC或GND的连续电流最大为±50mA
- D封装热阻抗为86℃/W，N封装为80℃/W，NS封装为76℃/W
- 存储温度范围为-65℃~150℃
- 所有未使用输入必须接至VCC或GND，才可保证器件正常工作
