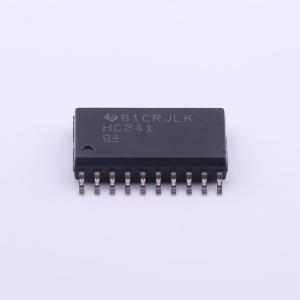

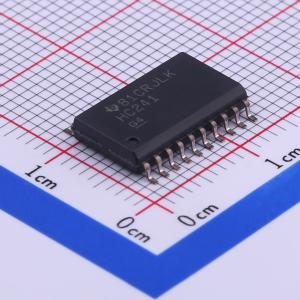

温馨提醒：图片仅供参考，商品以实物为准

SN74HC241DWR

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74HC241 具有三态输出的 8 通道、2V 至 6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74HC241DWR
商品编号: C6833
商品封装: SOIC-20-300mil
包装方式: 编带
商品毛重: 0.747克(g)

商品参数

商品概述

本产品是八进制缓冲器和线路驱动器，专门用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的接收器和发射器的性能与密度。HC241器件被设计为两个带独立输出使能输入的4位缓冲器/驱动器，当1OE为低电平或2OE为高电平时，器件会将同相数据从A输入端传输到Y输出端；当1OE为高电平或2OE为低电平时，对应缓冲器/驱动器的输出处于高阻态，包含SN54HC241、SN74HC241两种器件，提供J、W、DW、N、NS、PW、FK多种封装可选。

商品特性

工作电压范围为2V~6V
大电流输出，最多可驱动15个LSTTL负载
低功耗，最大电源电流Icc为80μA
典型传输延迟tpd为11ns
5V工作电压下输出驱动能力为±6mA
最大输入电流为1μA
具备三态输出
电源电压最大值范围为-0.5V~7V
输入钳位电流最大为±20mA
输出钳位电流最大为±20mA
连续输出电流最大为±35mA
流过VCC或GND的连续电流最大为±70mA
DW封装热阻抗为58℃/W，N封装热阻抗为69℃/W，NS封装热阻抗为60℃/W，PW封装热阻抗为83℃/W
存储温度范围为-65℃~150℃

应用领域

三态存储器地址驱动
时钟驱动
面向总线的接收器
面向总线的发射器
缓冲存储器地址寄存器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2V~6V
	元件数	2
	每个元件位数	4
	通道类型	单向

	属性	参数值
	灌电流(IOL)	7.8mA
	拉电流(IOH)	7.8mA
	系列	74HC
	工作温度	-40℃~+85℃
	静态电流(Iq)	80uA
	传播延迟(tpd)	23ns@4.5V,50pF
	功能特性	输出使能
