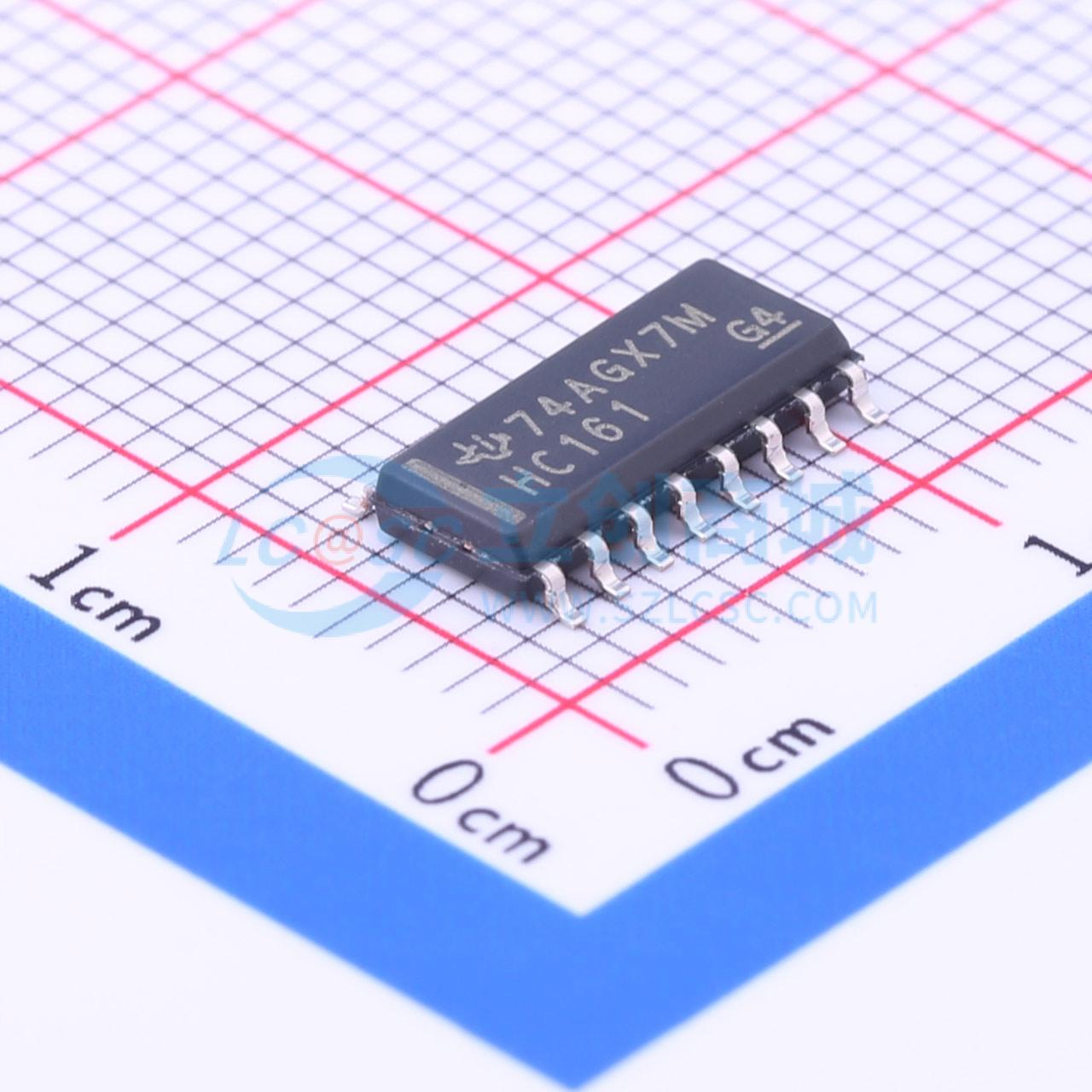

温馨提醒：图片仅供参考，商品以实物为准

SN74HC161DR

36MHz 4位二进制计数器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74HC161 4 位同步二进制计数器
品牌名称: TI(德州仪器)
商品型号: SN74HC161DR
商品编号: C6824
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.296克(g)

商品参数

	属性	参数值
	复位方式	异步
	计时方式	同步
	计数速率	36MHz
	传播延迟(tpd)	35ns@6V,50pF
	耗散功率(Pd)	-
	工作温度	-40℃~+85℃
	功能特性	可编程分频比；复位功能；级联计数器；同步计数

商品概述

这是一款同步可预置4位二进制计数器，内部带有进位提前逻辑，所有触发器同时被时钟触发，输出变化同步，可消除常规纹波时钟计数器存在的输出计数尖峰，缓冲时钟输入在时钟波形的上升沿触发四个触发器。计数器支持完全可编程，可预置0到15之间的任意数值，预置过程为同步过程，清除功能为异步；内部自带进位提前电路，可实现多位数同步应用的计数器级联，无需额外门电路，带有独立时钟电路，控制输入的状态变化只有在时钟触发后才会改变计数器的内容。

商品特性

工作电压范围2V~6V
输出最多可驱动10个LSTTL负载
低功耗，最大电源电流Icc为80μA
典型传输延迟tpd = 14ns
5V工作电压下输出驱动电流为±4mA
最大输入电流为1μA Max
内部自带提前逻辑，可实现快速计数
带有进位输出，支持n位级联
支持同步计数
支持同步可编程
清除功能为异步
输出变化同步，消除输出计数尖峰
级联无需额外门电路
控制输入变化不会立即改变计数器内容，仅在时钟触发后生效
最大电源电压范围为-0.5V~7V
存储温度范围为-65℃~150℃
规格封装：SN54HC161支持J、W、FK封装；SN74HC161支持D、N、NS、PW封装

应用领域

高速计数设计
n位同步级联计数系统

	属性	参数值
	商品目录	计数器/分频器
	逻辑类型	2分频
	分辨率(位)	4
	系列	74HC
	计时方向	向上计数器
	工作电压	2V~6V
	元件数	1
	触发沿	上升沿
